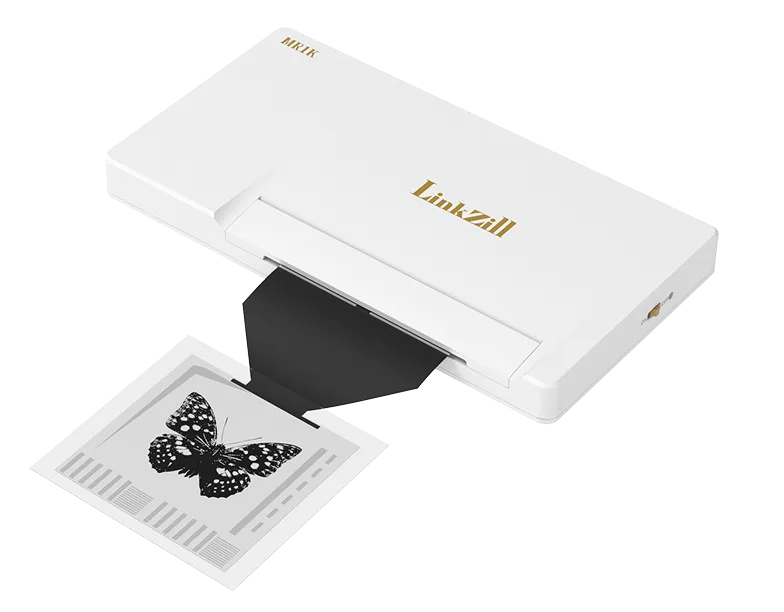

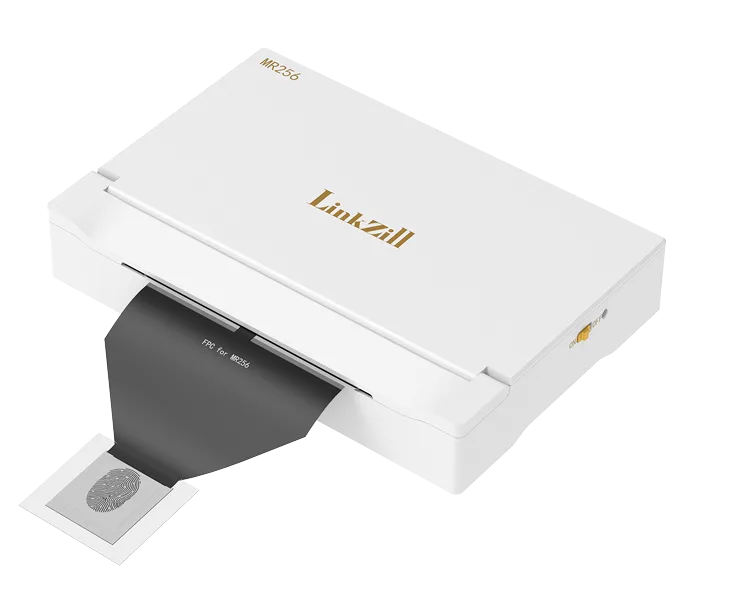

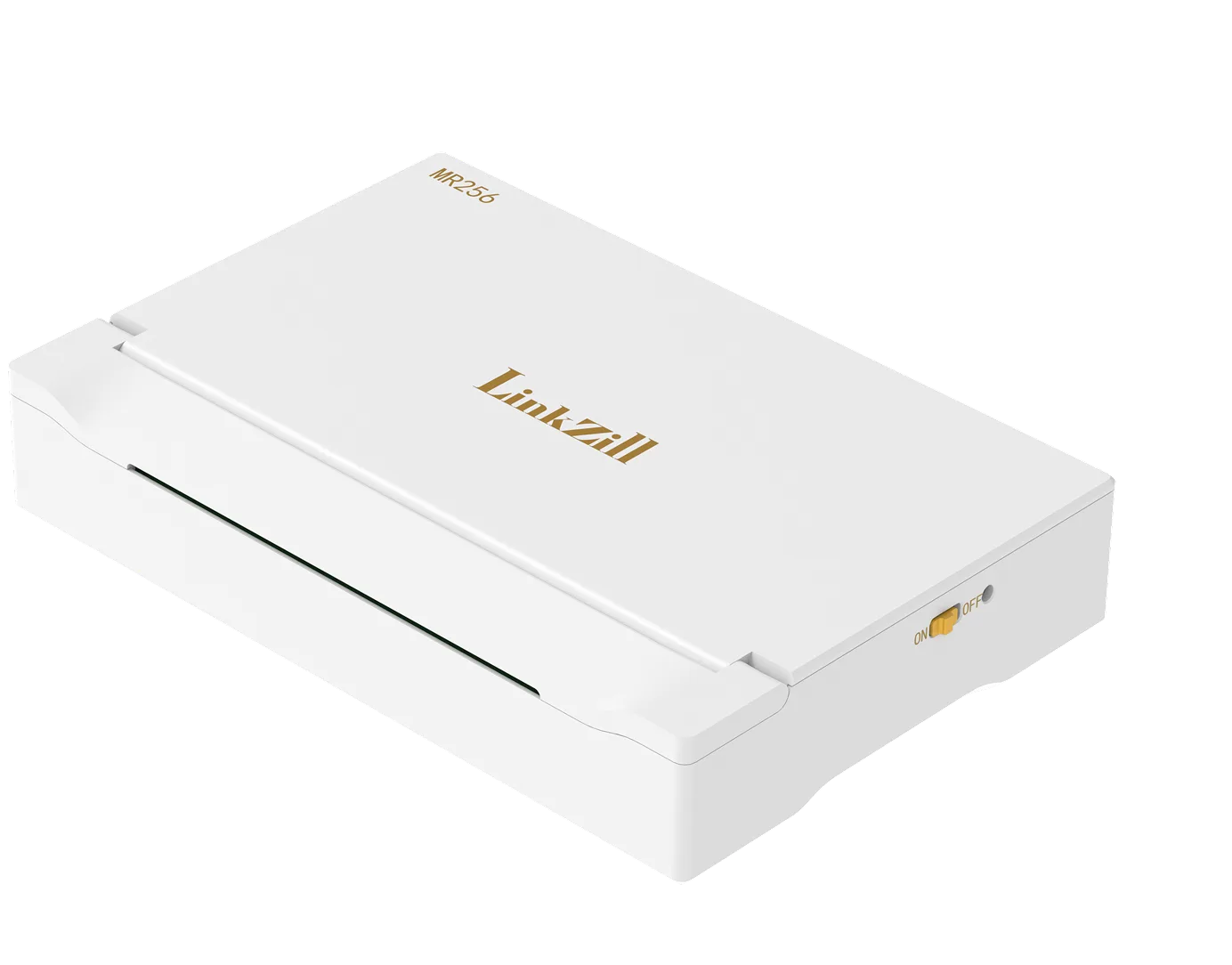

本产品主要用于阵列传感器的信号采集与成像，最大支持256*256分辨率的阵列读取。
可提供256路行选信号、4路直流偏置信号、256路电流读取通道。
通过USB连接，将采集到的阵列传感器的信号传输至PC终端，并以256灰阶的图像形式在终端上显示信号强度。
搭配配套的薄膜晶体管阵列芯片，可实现光、压力等信号的检测。
本产品主要用于阵列传感器的信号采集与成像，最大支持256*256分辨率的阵列读取。可提供256路行选信号、4路直流偏置信号、256路电流读取通道。通过USB连接，将采集到的阵列传感器的信号传输至PC终端，并以256灰阶的图像形式在终端上显示信号强度。搭配配套的薄膜晶体管阵列芯片，可实现光、压力等信号的检测。
产品亮点
高像素密度
- 最小像素尺寸为50.8μm
高分辨率成像
- 支持256*256分辨率
代表性应用场景
多种光电探测研究
X射线
紫外
近红外
系统规格
| 项目 | 规格 |
 |
| 系统规格 | LZ-03AMR (256*256) | |
| 长 × 宽 × 高 | 258 x 173 x 48mm | |
| 净重 | 1400g | |
| 充电接口 | DC005-2.5 | |
| 数据规格 |
• 256路脉冲电压（行选信号），电压调节范围：-15V~+15V • 256路电流读取通路，支持正电流读取，探测范围：100pA~150nA • 4路直流偏置电压，电压调节范国：-15V~+15V |
|
| 数据通信方式 | USB连接 | |
| 数据显示载体 | PC电脑（Windows 10以上） | |
| 电流档位 | 4个电流档位（1nA/10nA/100nA/150nA） | |
| 成像规格 |
• 解析度：256行 × 256列 • 数据灰阶：支持256灰阶显示 |
|
| 续航时间 | 常温下，连续工作大于8小时 | |
| 刷新频率 | 2Hz on 10nA档位，一顿图像包含256 × 256个数据 | |
| 文件保存类型 | 用户通过自主控制数据保存的起止：.CSV和视频 |
| 项目 | 规格 |
| 系统规格 | LZ-03AMR (256×256) |
| 长 × 宽 × 高 | 258 x 173 x 48mm |
| 净重 | 1400g |
| 充电接口 | DC005-2.5 |
| 数据规格 |
• 256路脉冲电压（行选信号），电压调节范围：-15V~+15V • 256路电流读取通路，支持正电流读取，探测范围：100pA~150nA • 4路直流偏置电压，电压调节范国：-15V~+15V |
| 数据通信方式 | USB连接 |
| 数据显示载体 | PC电脑（Windows 10以上） |
| 电流档位 | 4个电流档位（InA/10nA/100nA/150nA） |
| 成像规格 |
• 解析度：256行 × 256列 • 数据灰阶：支持256灰阶显示 |
| 续航时间 | 常温下，连续工作大于8小时 |
| 刷新频率 | 2Hz on 10nA档位，一顿图像包含256 × 256个数据 |
| 文件保存类型 | 用户通过自主控制数据保存的起止：.CSV和视频 |
配套TFT阵列传感芯片规格
| 项目 | 规格 |
 芯片种类：IGZO 芯片阵列数：256 × 256 芯片型号：SC-T-G256-2304（GES2） |
|||
| 背板尺寸（H × V × T） | 44.64 x 46.64 x 0.5mm | ||||
| 有源区尺寸（H × V） | 22 x 22mm | ||||
| 分辨率（H*V） | 256*256 | ||||
| 像素大小 | 85 x 85μm | ||||
| TFT尺寸 | W/L=16/12μm | ||||
| 像素结构 | 1T0C | ||||

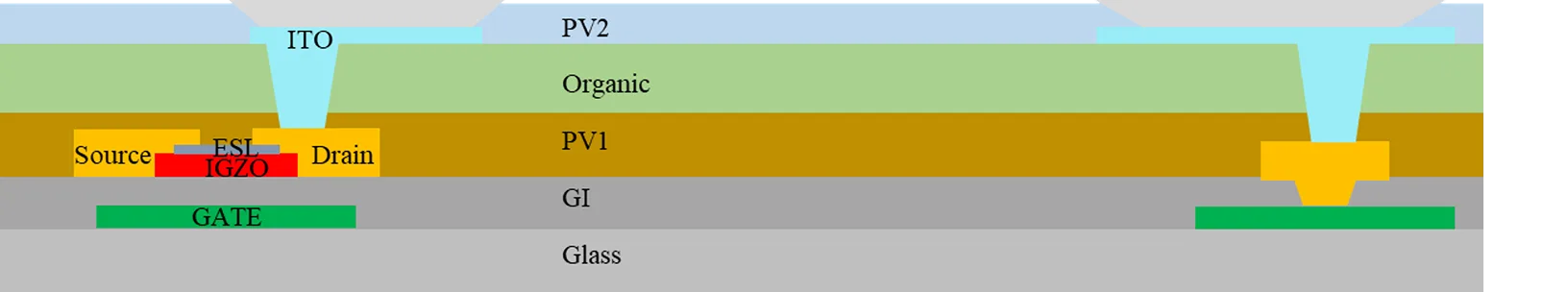

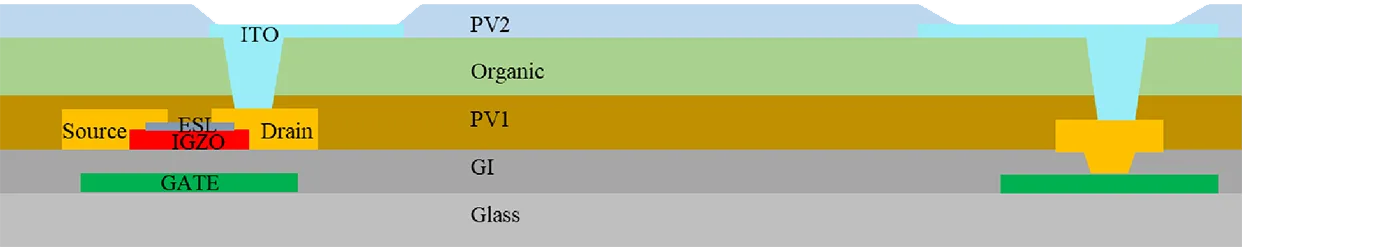

| 剖面图 |
 |
||||
| Pin尺寸 | Space | 40μm | Width | 70μm | |
| Pitch | 110μm | Length | 800μm | ||
| Pin序（从左至右） |
• 01-06：空
• 07-08：共电极 • 09：Vcom • 10-13、19：行扫1 • 14-18、20-22：空 |
• 23-278：列读
• 279-331：空 • 332：Vcom • 333-334：共电极 • 335-336：空 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | IGZ0 | |||
| 芯片阵列数 | 256 x 256 | |||
| 芯片型号 | SC-T-G256-2304(GES2) | |||
| 背板尺寸（H × V × T） | 44.64 x 46.64 x 0.5mm | |||
| 有源区尺寸（H × V） | 22 x 22mm | |||
| 分辨率（H*V） | 256*256 | |||
| 像素大小 | 85 x 85μm | |||
| TFT尺寸 | W/L=16/12μm | |||
| 像素结构 | 1T0C | |||
| 剖面图 |
 |
|||
| Pin尺寸 | Space | 40μm | Width | 70μm |
| Pitch | 110μm | Length | 800μm | |
| Pin序（从左至右） |
• 01-06：空
• 07-08：共电极 • 09：Vcom • 10-13、19：行扫1 • 14-18、20-22：空 |
• 23-278：列读
• 279-331：空 • 332：Vcom • 333-334：共电极 • 335-336：空 |
||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
| 项目 | 规格 |

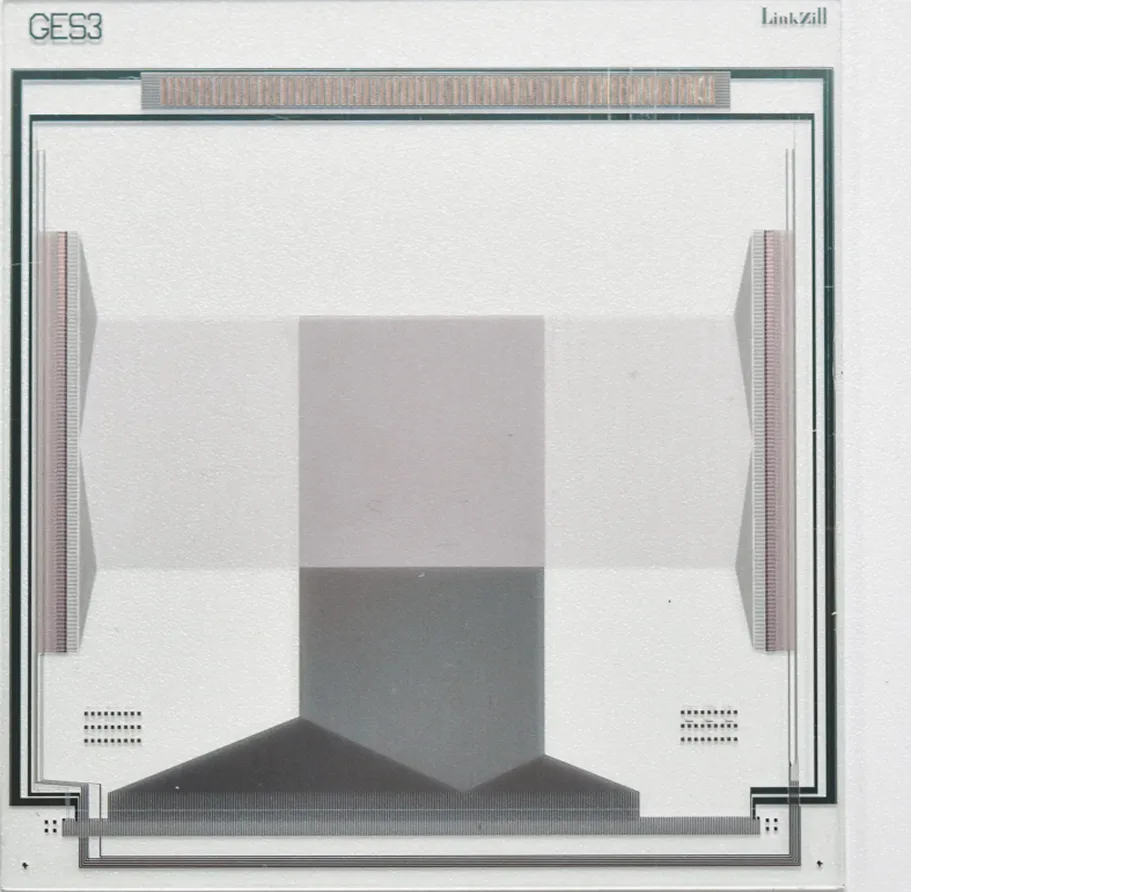

 芯片种类：IGZO 芯片阵列数：256 × 256 芯片型号：SC-T-G256-2305（GES3） 该芯片对应Type B：GOA驱动模式 |
|||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.5mm | ||||
| 有源区尺寸（H × V） | 13 × 13mm | ||||
| 分辨率（H*V） | 256*256 | ||||
| 像素大小 | 50.8 × 50.8μm | ||||
| TFT尺寸 | W/L=12/10μm | ||||
| 像素结构 | 1T0C | ||||

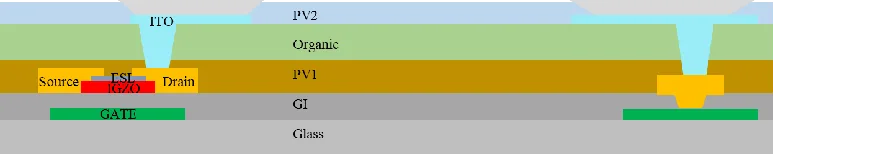

| 剖面图 |
 |
||||
| Pin尺寸 | Space | 40μm | Width | 70μm | |
| Pitch | 110μm | Length | 800μm | ||
| Pin序（从左至右） |
• 01-06：空
• 07-08：共电极 • 09：Vcom • 10-13、19：行扫1 • 14-18、20-22：空 |
• 23-278：列读
• 279-331：空 • 332：Vcom • 333-334：共电极 • 335-336：空 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | IGZ0 | |||
| 芯片阵列数 | 256 x 256 | |||
| 芯片型号 | SC-T-G256-2305(GES3) | |||
| 该芯片对应Type B | GOA驱动模式 | |||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.5mm | |||
| 有源区尺寸（H × V） | 13 × 13mm | |||
| 分辨率（H*V） | 256*256 | |||
| 像素大小 | 50.8 × 50.8μm | |||
| TFT尺寸 | W/L=12/10μm | |||
| 像素结构 | 1T0C | |||
| 剖面图 |
 |
|||
| Pin尺寸 | Space | 40μm | Width | 70μm |
| Pitch | 110μm | Length | 800μm | |
| Pin序（从左至右） |
• 01-06：空
• 07-08：共电极 • 09：Vcom • 10-13、19：行扫1 • 14-18、20-22：空 |
• 23-278：列读
• 279-331：空 • 332：Vcom • 333-334：共电极 • 335-336：空 |
||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
| 项目 | 规格 |

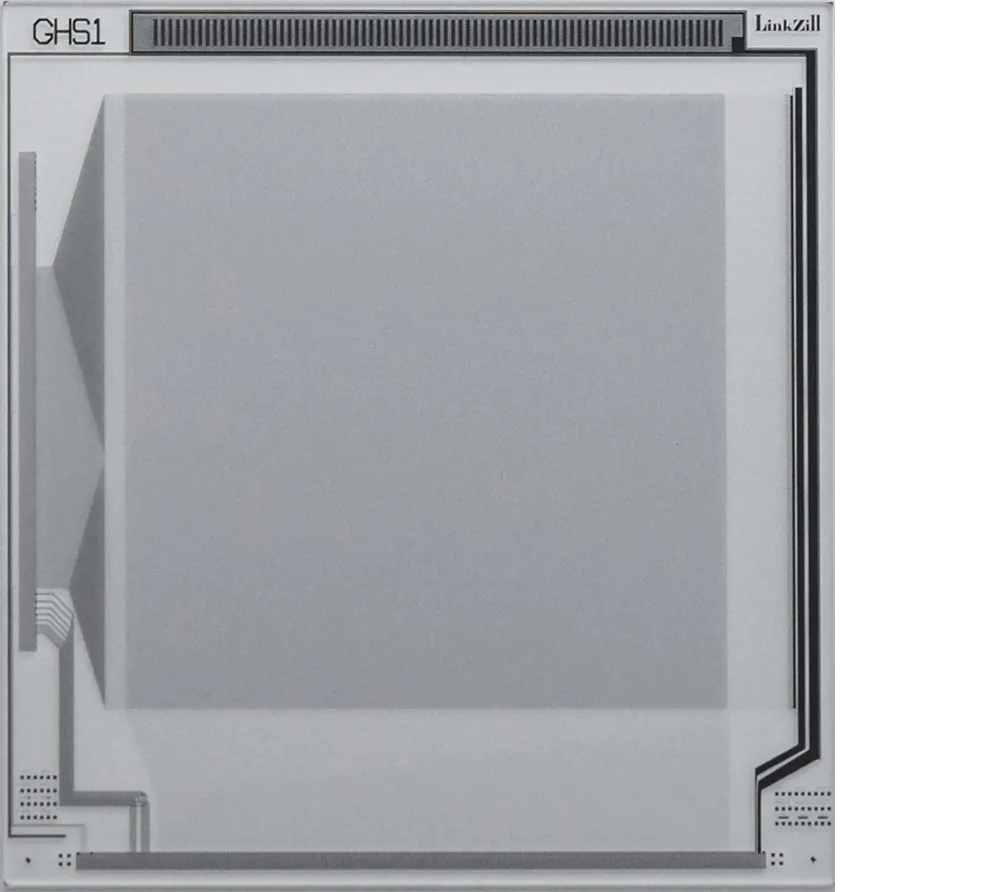

 芯片种类：IGZO 芯片阵列数：256 × 256 芯片型号：SC-T-G256-2401（GHS1） 该芯片对应Type A：Gate IC驱动模式 |
|||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.5mm | ||||
| 有源区尺寸（H × V） | 32 × 32mm | ||||
| 分辨率（H*V） | 256*256 | ||||
| 像素大小 | 126 × 126μm | ||||
| TFT尺寸 | W/L=24/12μm | ||||
| 像素结构 | 1T0C | ||||

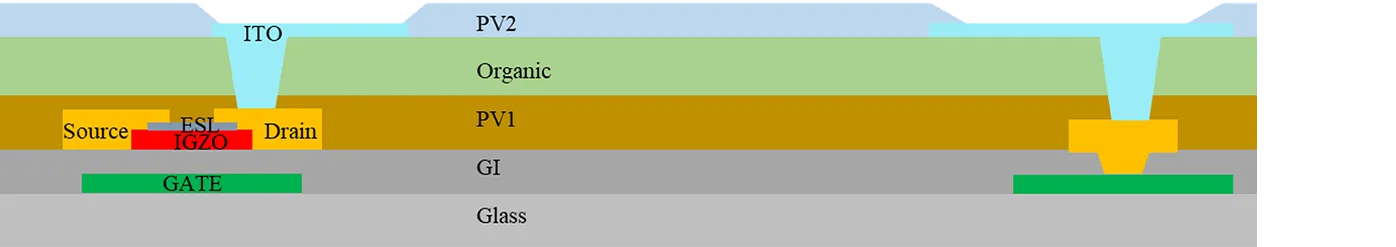

| 剖面图 |
 |
||||
| Pin尺寸 | Space | 50μm | Width | 70μm | |
| Pitch | 120μm | Length | 800μm | ||
| Pin序（从左至右） |
• 01-06：空
• 07-08：共电极 • 09：Vcom • 10-13、19：行扫1 • 14-18、20-22：空 • 23-278：列读 |
• 279-290：空
• 291-331：行扫2 • 332：Vcom • 333-334：共电极 • 335-336：空 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | IGZ0 | |||
| 芯片阵列数 | 256 x 256 | |||
| 芯片型号 | SC-T-G256-2401(GHS1) | |||
| 该芯片对应Type A | Gate lC驱动模式 | |||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.5mm | |||
| 有源区尺寸（H × V） | 32 × 32mm | |||
| 分辨率（H*V） | 256*256 | |||
| 像素大小 | 126 × 126μm | |||
| TFT尺寸 | W/L=24/12μm | |||
| 像素结构 | 1T0C | |||
| 剖面图 |
 |
|||
| Pin尺寸 | Space | 50μm | Width | 70μm |
| Pitch | 120μm | Length | 800μm | |
| Pin序（从左至右） |
• 01-06：空
• 07-08：共电极 • 09：Vcom • 10-13、19：行扫1 • 14-18、20-22：空 • 23-278：列读 |
• 279-290：空
• 291-331：行扫2 • 332：Vcom • 333-334：共电极 • 335-336：空 |
||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
| 项目 | 规格 |

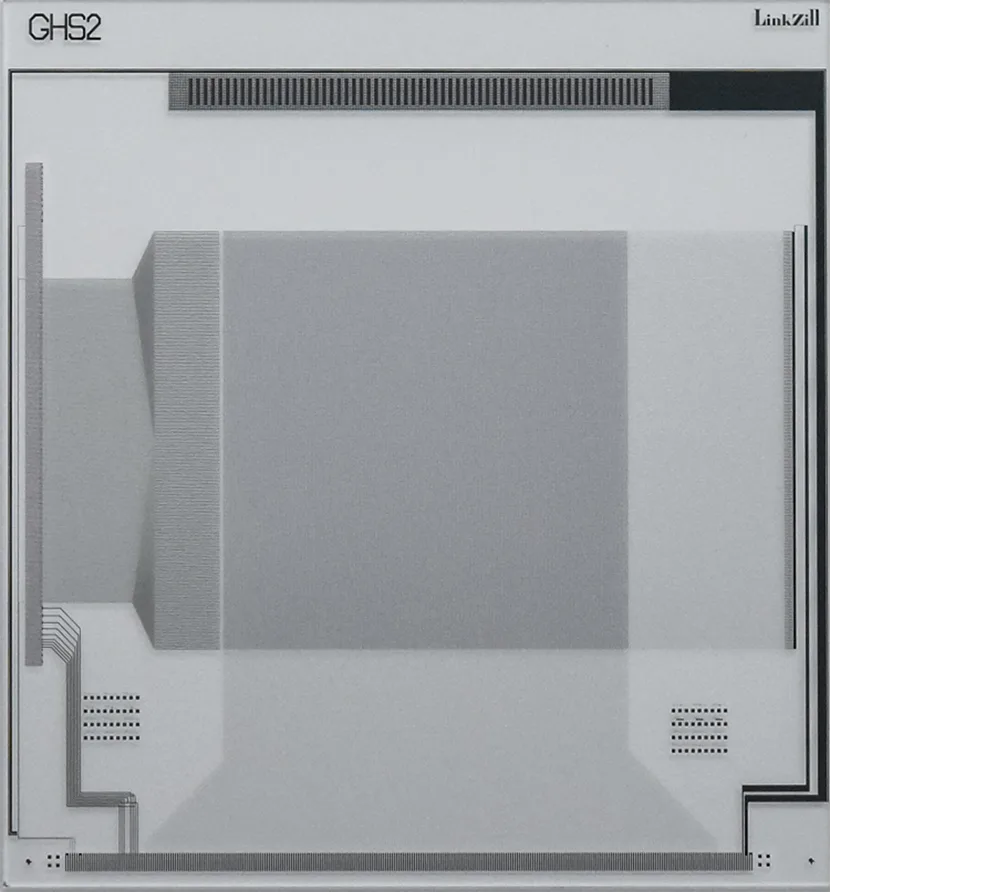

 芯片种类：IGZO 芯片阵列数：256 × 256 芯片型号：SC-T-G256-2402（GHS2） 该芯片对应Type A：Gate IC驱动模式 |
|||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.5mm | ||||
| 有源区尺寸（H × V） | 22 × 22mm | ||||
| 分辨率（H*V） | 256*256 | ||||
| 像素大小 | 85 × 85μm | ||||
| TFT尺寸 | W/L=16/12μm | ||||
| 像素结构 | 1T0C | ||||

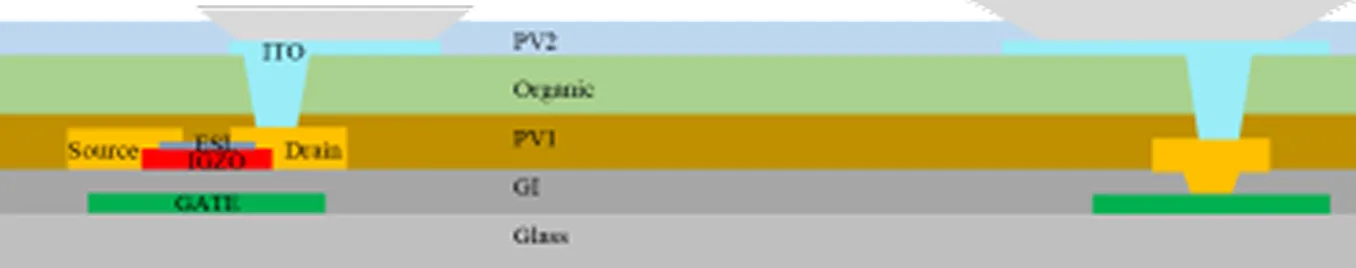

| 剖面图 |
 |
||||
| Pin尺寸 | Space | 50μm | Width | 70μm | |
| Pitch | 120μm | Length | 800μm | ||
| Pin序（从左至右） |
• 01-06：空
• 07-08：共电极 • 09：Vcom • 10-13、19：行扫1 • 14-18、20-22：空 • 23-278：列读 |
• 279-290：空
• 291-331：行扫2 • 332：Vcom • 333-334：共电极 • 335-336：空 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | IGZ0 | |||
| 芯片阵列数 | 256 x 256 | |||
| 芯片型号 | SC-T-G256-2402(GHS2) | |||
| 该芯片对应Type A | Gate lC驱动模式 | |||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.5mm | |||
| 有源区尺寸（H × V） | 22 × 22mm | |||
| 分辨率（H*V） | 256*256 | |||
| 像素大小 | 85 × 85μm | |||
| TFT尺寸 | W/L=16/12μm | |||
| 像素结构 | 1T0C | |||
| 剖面图 |
 |
|||
| Pin尺寸 | Space | 50μm | Width | 70μm |
| Pitch | 120μm | Length | 800μm | |
| Pin序（从左至右） |
• 01-06：空
• 07-08：共电极 • 09：Vcom • 10-13、19：行扫1 • 14-18、20-22：空 • 23-278：列读 |
• 279-290：空
• 291-331：行扫2 • 332：Vcom • 333-334：共电极 • 335-336：空 |
||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
| 项目 | 规格 |
 芯片种类：IGZO 芯片阵列数：256 × 256 芯片型号：SC-T-G256-2403（GHS3） 该芯片对应Type A：Gate IC驱动模式 |
|||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.5mm | ||||
| 有源区尺寸（H × V） | 13 × 13mm | ||||
| 分辨率（H*V） | 256*256 | ||||
| 像素大小 | 50.8 × 50.8μm | ||||
| TFT尺寸 | W/L=12/10μm | ||||
| 像素结构 | 1T0C | ||||

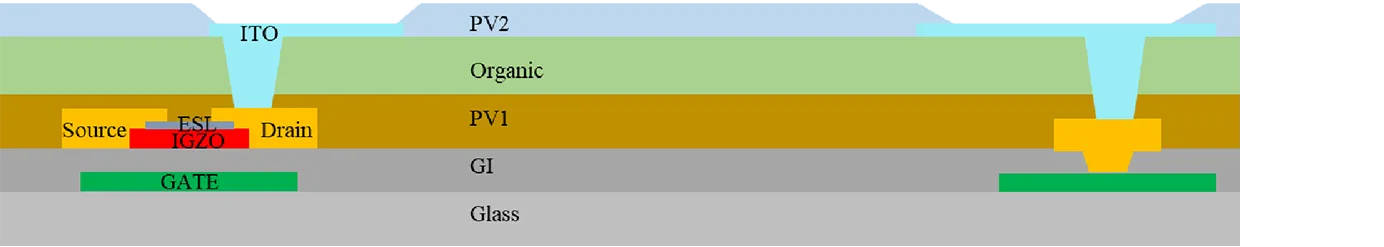

| 剖面图 |
 |
||||
| Pin尺寸 | Space | 50μm | Width | 70μm | |
| Pitch | 120μm | Length | 800μm | ||
| Pin序（从左至右） |
• 01-06：空
• 07-08：共电极 • 09：Vcom • 10-13、19：行扫1 • 14-18、20-22：空 • 23-278：列读 |
• 279-290：空
• 291-331：行扫2 • 332：Vcom • 333-334：共电极 • 335-336：空 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | IGZ0 | |||
| 芯片阵列数 | 256x256 | |||
| 芯片型号 | SC-T-G256-2403(GHS3) | |||
| 该芯片对应Type A | Gate lC驱动模式 | |||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.5mm | |||
| 有源区尺寸（H × V） | 13 × 13mm | |||
| 分辨率（H*V） | 256*256 | |||
| 像素大小 | 50.8 × 50.8μm | |||
| TFT尺寸 | W/L=12/10μm | |||
| 像素结构 | 1T0C | |||
| 剖面图 |
 |
|||
| Pin尺寸 | Space | 50μm | Width | 70μm |
| Pitch | 120μm | Length | 800μm | |
| Pin序（从左至右） |
• 01-06：空
• 07-08：共电极 • 09：Vcom • 10-13、19：行扫1 • 14-18、20-22：空 • 23-278：列读 |
• 279-290：空
• 291-331：行扫2 • 332：Vcom • 333-334：共电极 • 335-336：空 |
||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
| 项目 | 规格 |

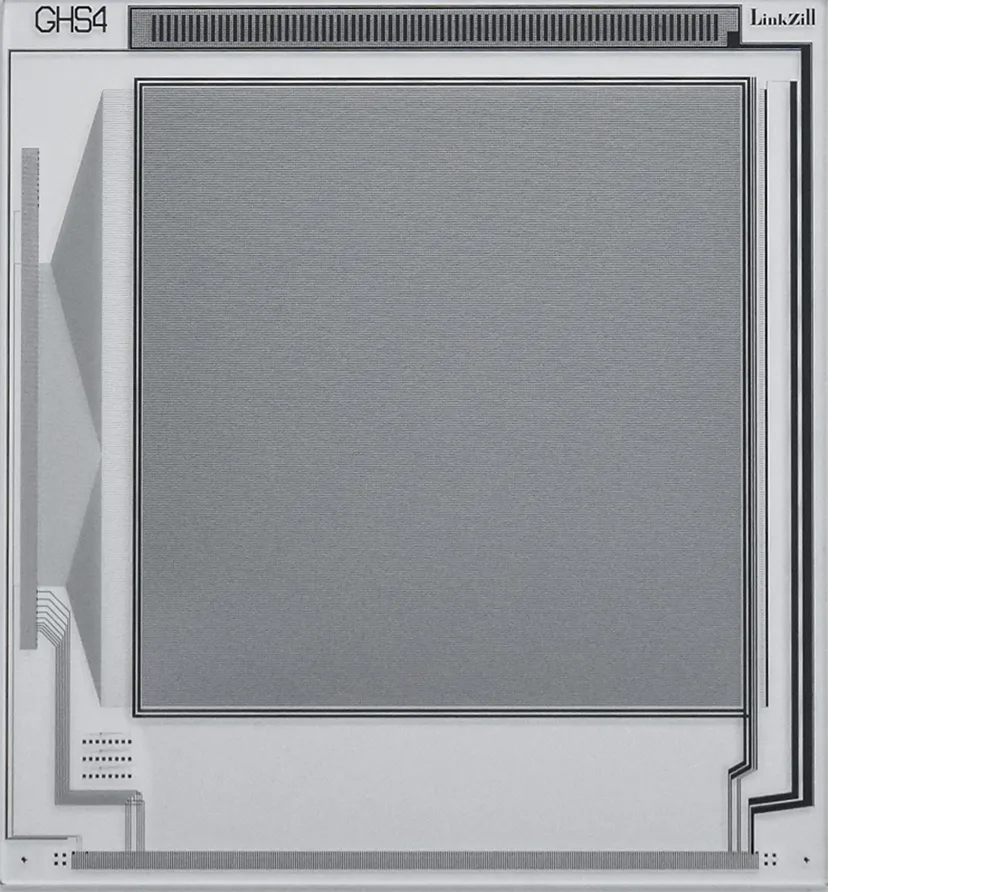

 芯片种类：IGZO 芯片阵列数：256 × 256 芯片型号：SC-T-G256-2404（GHS4） ①该芯片支持正/负电流读取 ②对应Type A：Gate IC驱动模式 ③PD电流有效读取范围：±5nA |
|||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.5mm | ||||
| 有源区尺寸（H × V） | 32 × 32mm | ||||
| 分辨率（H*V） | 256*256 | ||||
| 像素大小 | 126 × 126μm | ||||
| TFT尺寸 | DTFT: T1 W/L=10/20μm / Switch TFT: T2/T3/T4 W/L=10/10μm | ||||
| 像素结构 | 4T1C | ||||

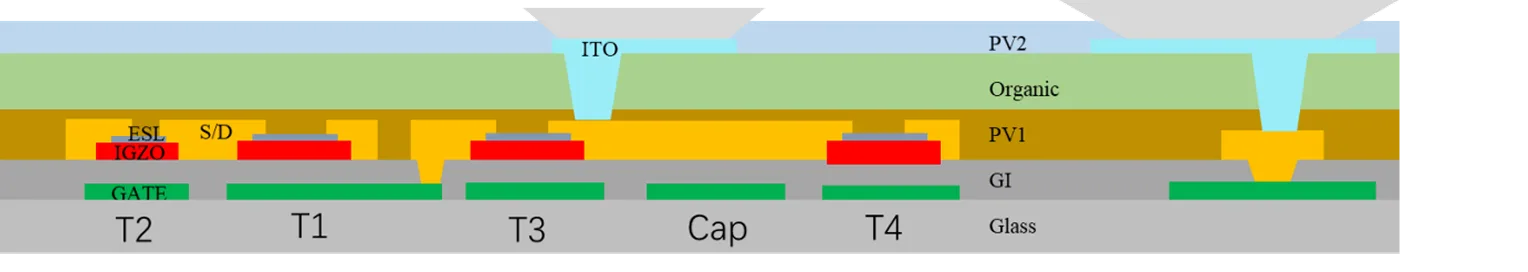

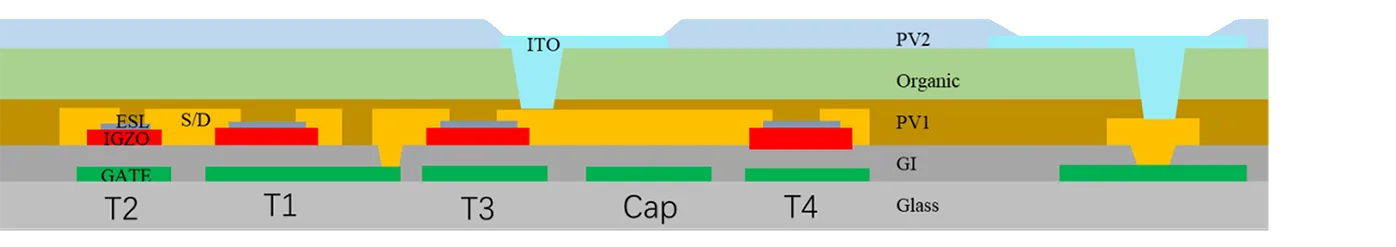

| 剖面图 |
 |
||||
| Pin尺寸 | Space | 50μm | Width | 70μm | |
| Pitch | 120μm | Length | 800μm | ||
| Pin序（从左至右） |
• 01-06：空
• 07-08：共电极 • 09：Vcom • 10-13、19：行扫1 • 14-18、20-22：空 • 23-278：列读 • 279-282、284-285、289-290：空 • 283：VDD |
• 284：VIN
• 287：SA • 288：SB • 291-331：行扫2 • 332：Vcom • 333-334：共电极 • 335-336：空 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | IGZ0 | |||
| 芯片阵列数 | 256 x 256 | |||
| 芯片型号 |
SC-T-G256-2404(GHS4) 该芯片支持正/负电流读取 |
|||
| 对应Type A | Gate lC驱动模式 | |||
| PD电流有效读取范围 | ±5nA | |||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.5mm | |||
| 有源区尺寸（H × V） | 32 × 32mm | |||
| 分辨率（H*V） | 256*256 | |||
| 像素大小 | 126 × 126μm | |||
| TFT尺寸 | DTFT: T1 W/L=10/20μm / Switch TFT: T2/T3/T4 W/L=10/10μm | |||
| 像素结构 | 4T1C | |||
| 剖面图 |
 |
|||
| Pin尺寸 | Space | 50μm | Width | 70μm |
| Pitch | 120μm | Length | 800μm | |
| Pin序（从左至右） |
• 01-06：空
• 07-08：共电极 • 09：Vcom • 10-13、19：行扫1 • 14-18、20-22：空 • 23-278：列读 • 279-282、284-285、289-290：空 • 283：VDD |
• 284：VIN
• 287：SA • 288：SB • 291-331：行扫2 • 332：Vcom • 333-334：共电极 • 335-336：空 |
||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
产品视频
同系列产品对比
 |
 |
 |
|
| 产品名称 | 挚盒03MR（128×128） | 挚盒03MR（256×256） | 挚盒03MR（1K×1K） |
| 长 × 宽 × 高 | 258 x 173 x 48mm | 258 x 173 x 48mm | 329 x 173 x 30mm |
| 净重 | 1400g | 1400g | 1500g |
| 供电方式 | 电源供电 | 电池供电 | 电池供电 |
| 数据规格 |
• 128路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 128路电流读取通路，支持正电流读取， 探测范围：100pA~800nA • 2路直流偏置电压， 电压调节范围：-15V~+15V |
• 256路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 256路电流读取通路，支持正电流读取， 探测范围：100pA~150nA • 4路直流偏置电压， 电压调节范围：-15V~+15V |
• 1024路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 1024路电流读取通路，支持正电流读取， 探测范围：100pA~150nA • 2路直流偏置电压， 电压调节范围：-15V~+15V |
| 数据通信方式 | USB通讯 | USB通讯 | USB通讯 |
| 数据显示载体 | PC电脑（Windows 10以上） | PC电脑（Windows 10以上） | PC电脑（Windows 10以上） |
| 电流档位 | 4个电流档位：1nA/10nA/100nA/800nA | 4个电流档位：1nA/10nA/50nA/150nA | 4个电流档位：1nA/10nA/50nA/150nA |
| 成像规格 |
• 分辨率：128行*128列
• 数据灰阶：支持256灰阶显示 |
• 分辨率：256行*256列
• 数据灰阶：支持256灰阶显示 |
• 分辨率：1024行*1024列 • 数据灰阶：支持256灰阶显示 |
| 续航时间 | 常温下，连续工作大于4小时 | 常温下，连续工作大于8小时 | 常温下，连续工作大于8小时 |
| 刷新频率 |
8Hz on 100nA档位， 一帧图像包含128 × 128个数据 |
2Hz on 10nA档位， 一帧图像包含256 × 256个数据 |
0.5Hz on 150nA档位， 一帧图像包含1024 × 1024个数据 |
|
|
|
|

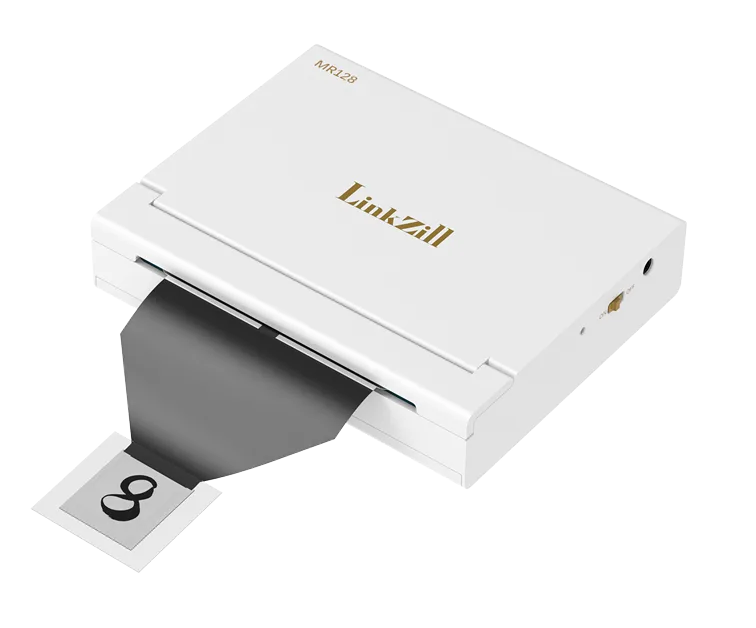

| 产品名称 | 挚盒03MR（128×128） | 挚盒03MR（256×256） |
| 长 × 宽 × 高 | 258 x 173 x 48mm | 258 x 173 x 48mm |
| 净重 | 1400g | 1400g |
| 供电方式 | 电源供电 | 电池供电 |
| 数据规格 |
• 128路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 128路电流读取通路，支持正电流读取， 探测范围：100pA~800nA • 2路直流偏置电压， 电压调节范围：-15V~+15V |
• 256路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 256路电流读取通路，支持正电流读取， 探测范围：100pA~150nA • 4路直流偏置电压， 电压调节范围：-15V~+15V |
| 数据通信方式 | USB通讯 | USB通讯 |
| 数据显示载体 | PC电脑（Windows 10以上） | PC电脑（Windows 10以上） |
| 电流档位 | 4个电流档位：1nA/10nA/100nA/800nA | 4个电流档位：1nA/10nA/50nA/150nA |
| 成像规格 |
• 分辨率：128行*128列
• 数据灰阶：支持256灰阶显示 |
• 分辨率：256行*256列
• 数据灰阶：支持256灰阶显示 |
| 续航时间 | 常温下，连续工作大于4小时 | 常温下，连续工作大于8小时 |
| 刷新频率 |
8Hz on 100nA档位， 一帧图像包含128 x 128个数据 |
2Hz on 10nA档位， 一帧图像包含256 x 256个数据 |
订购方式
扫描二维码咨询订购
挚盒03MR (256×256)
