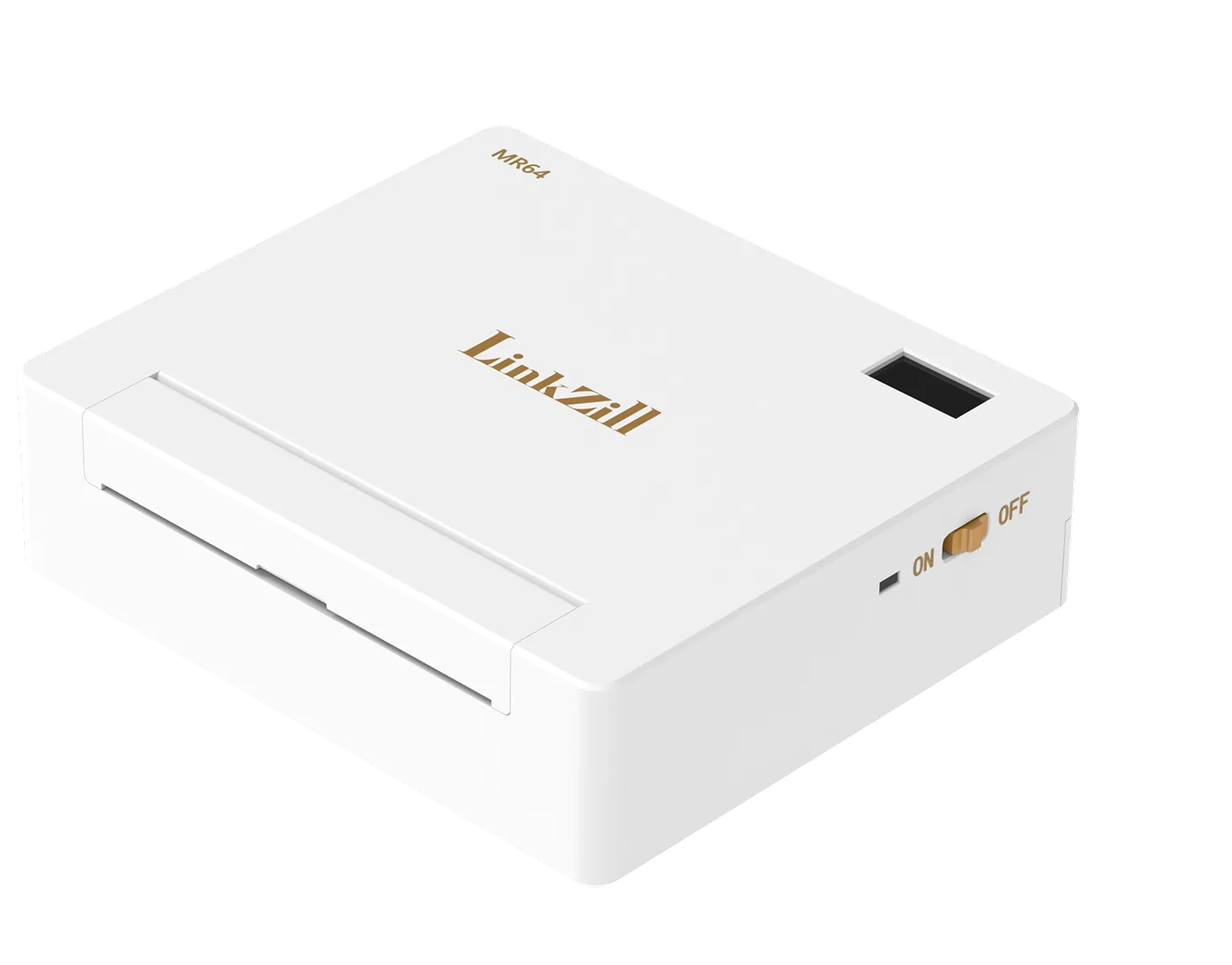

本产品主要用于阵列传感器的信号采集与成像，最大支持64*64分辨率的阵列读取。
可提供64路行选信号、2路直流偏置信号、64路电流读取通道。
通过USB连接，将采集到的阵列传感器的信号传输至PC终端，并以8bit 256灰阶的图像形式在终端上显示信号强度。
搭配配套的薄膜晶体管阵列芯片，可实现光、压力等信号的检测。
本产品主要用于阵列传感器的信号采集与成像，最大支持64*64分辨率的阵列读取。可提供64路行选信号、2路直流偏置信号、64路电流读取通道。通过USB连接，将采集到的阵列传感器的信号传输至PC终端，并以8bit 256灰阶的图像形式在终端上显示信号强度。搭配配套的薄膜晶体管阵列芯片，可实现光、压力等信号的检测。
产品亮点
支持正负电流读取
- 适配更多材料体系
刷新帧率高
- 帧率可达60fps
电流范围大
- 电流探测范围100pA~500nA
代表性应用场景
多种光电探测研究
X射线
紫外
近红外
系统规格
| 项目 | 规格 |
 |
| 产品型号 | LZ-03AMR (64×64) | |
| 长 × 宽 × 高 | 170 x 151 x 170mm | |
| 净重 | 600g | |
| 充电接口 | DC002-1.3 | |
| 数据规格 |
• 64路脉冲电压（行选信号），电压调节范围：-15V~+15V • 64路电流读取通路，仅支持正电流读取，探测范围：100pA~200nA • 2路直流偏置电压，电压调节范围：-15V~+15V |
|
| 数据通信方式 | WIFI无线通讯 | |
| 数据显示载体 | 手机/平板电脑（Android 9.0以上操作系统、6GB以上运行内存） | |
| 电流档位 | 4个电流档位（1nA/10nA/100nA/200nA）以及1个自定义电流档位 | |
| 成像规格 |
• 解析度：64行 × 64列 • 数据灰阶：支持256灰阶显示 |
|
| 续航时间 | 常温下，连续工作大于4小时 | |
| 刷新频率 | 8.2Hz on 10nA档位，一帧图像包含64 × 64个数据 | |
| 文件保存类型 | 用户通过自主控制数据保存的起止：.CSV和视频格式 |
| 项目 | 规格 |
| 产品型号 | LZ-03AMR PRO (64×64) |
| 长 × 宽 × 高 | 188 x 158 x 43mm |
| 净重 | 900g |
| 充电接口 | DC002-1.3 |
| 数据规格 |
• 64路脉冲电压（行选信号Von/Voff），电压调节范围：-15V~+15V • 64路电流读取通路，支持正负电流读取，探测范围：100pA~500nA • 2路直流偏置电压（Vbias1/Vbias2），电压调节范围：-15V~+13V |
| 数据通信方式 | USB连接 |
| 数据显示载体 | PC电脑（Windows 10以上） |
| 电流档位 | 4个电流档位（1nA/10nA/100nA/500nA）以及1个自定义电流档位 |
| 成像规格 |
• 解析度：64行 × 64列 • 数据灰阶：支持256灰阶显示 |
| 续航时间 | 常温下，连续工作大于4小时 |
| 刷新速率 | 60Hz on 100nA档位，一帧图像包含64 × 64个数据 |
| 文件保存类型 | 用户通过自主控制数据保存的起止：.CSV和视频格式 |
配套TFT阵列传感芯片规格
| 项目 | 规格 |
 芯片种类：a-Si 芯片阵列数：64 × 64 芯片型号：SC-X-A064-2201 |
|||
| 背板尺寸（H × V × T） | 44.64 x 46.64 x 0.5mm | ||||
| 有源区尺寸（H × V） | 32 x 32mm | ||||
| 分辨率（H*V） | 64*64 | ||||
| 像素大小 | 500 x 500μm | ||||
| TFT尺寸 | W/L=100/10μm | ||||
| 像素结构 | 1T0C | ||||
| 剖面图 |
 |
||||
| Pin尺寸 | Space | 100μm | Width | 100μm | |
| Pitch | 200μm | Length | 1000μm | ||
| Pin序（从左至右） |
• 01-64：列读 • 65-128：行扫 • 129-131：共电极 • 132-160: 空 |
||||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | a-Si | |||
| 芯片阵列数 | 64 x 64 | |||
| 芯片型号 | SC-X-A064-2201 | |||
| 背板尺寸（H × V × T） | 44.64 x 46.64 x 0.5mm | |||
| 有源区尺寸（H × V） | 32 x 32mm | |||
| 分辨率（H*V） | 64*64 | |||
| 像素大小 | 500 x 500μm | |||
| TFT尺寸 | W/L=100/10μm | |||
| 像素结构 | 1T0C | |||
| 剖面图 |
|
|||
| Pin尺寸 | Space | 100μm | Width | 100μm |
| Pitch | 200μm | Length | 1000μm | |
| Pin序（从左至右） |
• 01-64：列读 • 65-128：行扫 • 129-131：共电极 • 132-160: Dummy pin |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
| 项目 | 规格 |
 芯片种类：a-Si 芯片阵列数：64 × 64 芯片型号：SC-T-A064-2202 |
|||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.5mm | ||||
| 有源区尺寸（H × V） | 32 x 32mm | ||||
| 分辨率（H*V） | 64*64 | ||||
| 像素大小 | 500 x 500μm | ||||
| TFT尺寸 | W/L=100/10μm | ||||
| 像素结构 | 1T1C | ||||
| 剖面图 |
 |
||||
| Pin尺寸 | Space | 100μm | Width | 100μm | |
| Pitch | 200μm | Length | 1000μm | ||
| Pin序（从左至右） |
• 01-64：列读
• 65-128：行扫 • 129-131：电容共电极 • 132-134：共电极 • 135-160：空 |
||||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | a-Si | |||
| 芯片阵列数 | 64 × 64 | |||
| 芯片型号 | SC-T-A064-2202 | |||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.5mm | |||
| 有源区尺寸（H × V） | 32 x 32mm | |||
| 分辨率（H*V） | 64*64 | |||
| 像素大小 | 500 x 500μm | |||
| TFT尺寸 | W/L=100/10μm | |||
| 像素结构 | 1T1C | |||
| 剖面图 |
|
|||
| Pin尺寸 | Space | 100μm | Width | 100μm |
| Pitch | 200μm | Length | 1000μm | |
| Pin序（从左至右） |
• 01-64：列读
• 65-128：行扫 • 129-131：电容共电极 • 132-134：共电极 • 135-160：空 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
| 项目 | 规格 |
 芯片种类：a-Si 芯片阵列数：64 × 64 芯片型号：SC-T-A064-2204 |
|||
| 背板尺寸（H × V × T） | 17.52 × 23.32 × 0.5mm | ||||
| 有源区尺寸（H × V） | 12.8 × 12.8mm | ||||
| 分辨率（H*V） | 64*64 | ||||
| 像素大小 | 200 × 200μm | ||||
| TFT尺寸 | W/L=100/10μm | ||||
| 像素结构 | 1T1C | ||||
| 剖面图 |
 |
||||
| Pin尺寸 | Space | 40μm | Width | 80μm | |
| Pitch | 120μm | Length | 1000μm | ||
| Pin序（从左至右） |
• 01-64：列读
• 65-128：行扫 • 129-131：电容共电极 • 132-134：共电极 • 135：空 |
||||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | a-Si | |||
| 芯片阵列数 | 64 × 64 | |||
| 芯片型号 | SC-T-A064-2303 | |||
| 背板尺寸（H × V × T） | 30 × 30 × 0.5mm | |||
| 有源区尺寸（H × V） | 12.8 × 12.8mm | |||
| 分辨率（H*V） | 64*64 | |||
| 像素大小 | 200 × 200μm | |||
| TFT尺寸 | W/L=100/10μm | |||
| 像素结构 | 1T0C | |||
| 剖面图 |
|
|||
| Pin尺寸 | Space | 100μm | Width | 100μm |
| Pitch | 200μm | Length | 800μm | |
| Pin序（从左至右） |
• 01-64：列读
• 65-128：行扫 • 129-131：空 • 132-134：共电极 • 135：空 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
| 项目 | 规格 |
 芯片种类：a-Si 芯片阵列数：64 × 64 芯片型号：SC-T-A064-2303 |
|||
| 背板尺寸（H × V × T） | 30 × 30 × 0.5mm | ||||
| 有源区尺寸（H × V） | 12.8 × 12.8mm | ||||
| 分辨率（H*V） | 64*64 | ||||
| 像素大小 | 200 × 200μm | ||||
| TFT尺寸 | W/L=100/10μm | ||||
| 像素结构 | 1T0C | ||||
| 剖面图 |
|
||||
| Pin尺寸 | Space | 100μm | Width | 100μm | |
| Pitch | 200μm | Length | 800μm | ||
| Pin序（从左至右） |
• 01-64：列读
• 65-128：行扫 • 129-131：空 • 132-134：共电极 • 135：空 |
||||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | a-Si | |||
| 芯片阵列数 | 64 × 64 | |||
| 芯片型号 | SC-T-A064-2204 | |||
| 背板尺寸（H × V × T） | 17.52 × 23.32 × 0.5mm | |||
| 有源区尺寸（H × V） | 12.8 × 12.8mm | |||
| 分辨率（H*V） | 64*64 | |||
| 像素大小 | 200 × 200μm | |||
| TFT尺寸 | W/L=100/10μm | |||
| 像素结构 | 1T1C | |||
| 剖面图 |
|
|||
| Pin尺寸 | Space | 40μm | Width | 80μm |
| Pitch | 120μm | Length | 1000μm | |
| Pin序（从左至右） |
• 01-64：列读
• 65-128：行扫 • 129-131：电容共电极 • 132-134：共电极 • 135：空 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
| 项目 | 规格 |
 芯片种类：a-Si 芯片阵列数：64 × 64 芯片型号：SC-TF-A064-2301 |
|||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.015mm | ||||
| 有源区尺寸（H × V） | 32 × 32mm | ||||
| 分辨率（H*V） | 64*64 | ||||
| 像素大小 | 500 × 500μm | ||||
| TFT尺寸 | W/L=100/10μm | ||||
| 像素结构 | 1T0C | ||||
| 剖面图 |
 |
||||
| Pin尺寸 | Space | 100μm | Width | 100μm | |
| Pitch | 200μm | Length | 800μm | ||
| Pin序（从左至右） |
• 01-64：列读
• 65-128：行扫 • 129-131：空 • 132-134：共电极 • 135-160：空 |
||||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | a-Si | |||
| 芯片阵列数 | 64 × 64 | |||
| 芯片型号 | SC-TF-A064-2301 | |||
| 背板尺寸（H × V × T） | 44.64 × 46.64 × 0.015mm | |||
| 有源区尺寸（H × V） | 32 × 32mm | |||
| 分辨率（H*V） | 64*64 | |||
| 像素大小 | 500 × 500μm | |||
| TFT尺寸 | W/L=100/10μm | |||
| 像素结构 | 1T0C | |||
| 剖面图 |
|
|||
| Pin尺寸 | Space | 100μm | Width | 100μm |
| Pitch | 200μm | Length | 800μm | |
| Pin序（从左至右） |
• 01-64：列读
• 65-128：行扫 • 129-131：空 • 132-134：共电极 • 135-160：空 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
| 项目 | 规格 |
 芯片种类：a-Si 芯片阵列数：64 × 64 芯片型号：SC-TF-A064-2303 |
|||
| 背板尺寸（H × V × T） | 30 × 30 × 0.015mm | ||||
| 有源区尺寸（H x V） | 12.8 × 12.8mm | ||||
| 分辨率（H*V） | 64*64 | ||||
| 像素大小 | 200 × 200μm | ||||
| TFT尺寸 | W/L=100/10μm | ||||
| 像素结构 | 1T0C | ||||
| 剖面图 |
 |
||||
| Pin尺寸 | Space | 100μm | Width | 100μm | |
| Pitch | 200μm | Length | 800μm | ||
| Pin序（从左至右） |
• 01-64：列读
• 65-128：行扫 • 129-131：空 • 132-134：共电极 • 135：空 |
||||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | a-Si | |||
| 芯片阵列数 | 64 × 64 | |||
| 芯片型号 | SC-TF-A064-2303 | |||
| 背板尺寸（H × V × T） | 30 × 30 × 0.015mm | |||
| 有源区尺寸（H x V） | 12.8 × 12.8mm | |||
| 分辨率（H*V） | 64*64 | |||
| 像素大小 | 200 × 200μm | |||
| TFT尺寸 | W/L=100/10μm | |||
| 像素结构 | 1T0C | |||
| 剖面图 |
|
|||
| Pin尺寸 | Space | 100μm | Width | 100μm |
| Pitch | 200μm | Length | 800μm | |
| Pin序（从左至右） |
• 01-64：列读
• 65-128：行扫 • 129-131：空 • 132-134：共电极 • 135：空 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
| 项目 | 规格 |
 芯片种类：a-Si 芯片阵列数：12 × 12 芯片型号：SC-T-A012-2202 |
|||
| 背板尺寸（H × V × T） | 17.52 × 23.32 × 0.5mm | ||||
| 有源区尺寸（H x V） | 12 × 12mm | ||||
| 分辨率（H*V） | 12*12 | ||||
| 像素大小 | 1000 × 1000μm | ||||
| TFT尺寸 | W/L=200/10μm | ||||
| 像素结构 | 1T0C | ||||
| 剖面图 |
 |
||||
| Pin尺寸 | Space | 200μm | Width | 300μm | |
| Pitch | 500μm | Length | 4000μm | ||
| Pin序（从左至右） |
• 01-12：列读
• 13-24：行扫 • 25-27：共电极 • 28-30：空 |
||||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | a-Si | |||
| 芯片阵列数 | 12 x 12 | |||
| 芯片型号 | SC-T-A012-2202 | |||
| 背板尺寸（H × V × T） | 17.52 × 23.32 × 0.5mm | |||
| 有源区尺寸（H x V） | 12 × 12mm | |||
| 分辨率（H*V） | 12*12 | |||
| 像素大小 | 1000 × 1000μm | |||
| TFT尺寸 | W/L=200/10μm | |||
| 像素结构 | 1T0C | |||
| 剖面图 |
|
|||
| Pin尺寸 | Space | 200μm | Width | 300μm |
| Pitch | 500μm | Length | 4000μm | |
| Pin序（从左至右） |
• 01-12：列读
• 13-24：行扫 • 25-27：共电极 • 28-30：空 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
产品视频
同系列产品对比
 |
 |
|
| 产品名称 | 挚盒03MR（64×64） | 挚盒03MR PRO（64×64） |
| 长 × 宽 × 高 | 170 x 151 x 170mm | 188 x 158 x 43mm |
| 净重 | 600g | 900g |
| 供电方式 | 电池供电 | 电池供电 |
| 数据规格 |
• 64路脉冲电压（行选信号），电压调节范围：-15V~+15V • 64路电流读取通路，支持正电流读取，探测范围：100pA~200nA • 2路直流偏置电压，电压调节范围：-15V~+15V |
• 64路脉冲电压（行选信号），电压调节范围：-15V~+15V
• 64路电流读取通路，支持正负电流读取，探测范围：100pA~500nA • 2路直流偏置电压，电压调节范围：-15V~+13V |
| 数据通信方式 | WIFI无线通讯 | USB连接 |
| 数据显示载体 | 手机（Android 9.0以上操作系统、6GB以上运行内存） | PC电脑（Windows 10以上） |
| 电流档位 |
4个电流档位：1nA/10nA/100nA/200nA 以及1个自定义电流档位 |
4个电流档位：1nA/10nA/100nA/500nA
以及1个自定义电流档位 |
| 成像规格 |
• 分辨率：64行 × 64列 • 数据灰阶：支持256灰阶显示 |
• 分辨率：64行 × 64列 • 数据灰阶：支持256灰阶显示 |
| 续航时间 | 常温下，连续工作大于4小时 | 常温下，连续工作大于4小时 |
| 刷新频率 | 8.2Hz on 10nA档位， 一帧图像包含64 × 64个数据 | 60Hz on 100nA档位， 一帧图像包含64 × 64个数据 |
|
|
|
|
| 产品名称 | 挚盒03MR（64×64） | 挚盒03MR PRO（64×64） |
| 长 × 宽 × 高 | 170 x 151 x 170mm | 188 x 158 x 43mm |
| 净重 | 600g | 900g |
| 供电方式 | 电池供电 | 电池供电 |
| 数据规格 |
• 64路脉冲电压（行选信号），电压调节范围：-15V~+15V • 64路电流读取通路，支持正电流读取，探测范围：100pA~200nA • 2路直流偏置电压，电压调节范围：-15V~+15V |
• 64路脉冲电压（行选信号），电压调节范围：-15V~+15V
• 64路电流读取通路，支持正负电流读取，探测范围：100pA~500nA • 2路直流偏置电压，电压调节范围：-15V~+13V |
| 数据通信方式 | WIFI无线通讯 | USB连接 |
| 数据显示载体 | 手机（Android 9.0 以上操作系统、6GB 以上运行内存） | PC电脑（Windows 10以上） |
| 电流档位 |
4个电流档位：1nA/10nA/100nA/200nA 以及1个自定义电流档位 |
4个电流档位：1nA/10nA/100nA/500nA
以及1个自定义电流档位 |
| 成像规格 |
• 分辨率：64行 × 64列 • 数据灰阶：支持256灰阶显示 |
• 分辨率：64行 × 64列 • 数据灰阶：支持256灰阶显示 |
| 续航时间 | 常温下，连续工作大于4小时 | 常温下，连续工作大于4小时 |
| 刷新频率 | 8.2Hz on 10nA档位， 一帧图像包含64 × 64个数据 | 60Hz on 100nA档位， 一帧图像包含64 × 64个数据 |
