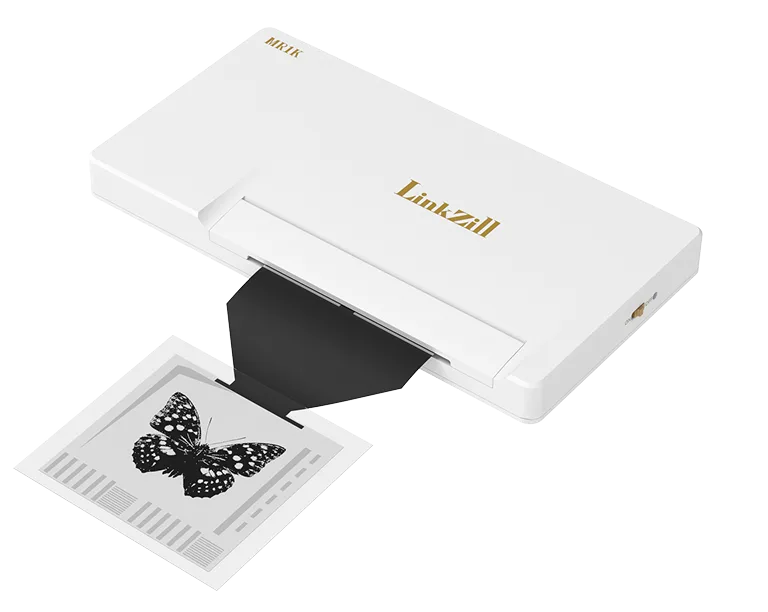

本产品主要用于阵列传感器的信号采集与成像，最大支持1024*1024分辨率的阵列读取。
可提供1024路行选信号、2路直流偏置信号、1024路电流读取通道。
通过USB连接，将采集到的阵列传感器的信号传输至PC终端，并以8bit 256灰阶的图像形式在终端上显示信号强度。
搭配配套的薄膜晶体管阵列芯片，可实现光、压力等信号的检测。
本产品主要用于阵列传感器的信号采集与成像，最大支持1024*1024分辨率的阵列读取。可提供1024路行选信号、2路直流偏置信号、1024路电流读取通道。通过USB连接，将采集到的阵列传感器的信号传输至PC终端，并以8bit 256灰阶的图像形式在终端上显示信号强度。搭配配套的薄膜晶体管阵列芯片，可实现光、压力等信号的检测。
产品亮点
更高分辨率探测
- 支持1024*1024分辨率
适配大面积尺寸器件
- 成像尺寸8.7×8.7cm
代表性应用场景
多种光电探测研究
X射线
紫外
近红外
系统规格
| 项目 | 规格 |
 |
| 产品型号 | LZ-03AMR (1K*1K) | |
| 长 × 宽 × 高 | 329 x 173 x 30mm | |
| 净重 | 1500g | |
| 充电接口 | DC005-2.5 | |
| 数据规格 |
• 1024路脉冲电压（行选信号），电压调节范围：-15V~+15V • 1024路电流读取通路，支持正电流读取，探测范围：100pA~150nA • 2路直流偏置电压，电压调节范围：-15V~+15V |
|
| 数据通信方式 | USB连接 | |
| 数据显示载体 | PC电脑（Windows 10以上） | |
| 电流档位 | 4个电流档位：1nA/10nA/50nA/150nA | |
| 成像规格 |
• 成像尺寸：8.7 × 8.7cm • 解析度：1024行 × 1024列 • 数据灰阶：支持256灰阶显示 |
|
| 文件保存类型 | 用户通过自主控制数据保存的时长：.CSV和视频格式 | |
| 续航时间 | 常温下，连续工作大于8小时 | |
| 刷新频率 | 0.5Hz on 150nA档位，一帧图像包含1024 × 1024个数据 |
| 项目 | 规格 |
| 产品型号 | LZ-03AMR (1K×1K) |
| 长 × 宽 × 高 | 329 x 173 x 30mm |
| 净重 | 1500g |
| 充电接口 | DC005-2.5 |
| 数据规格 |
• 1024路脉冲电压（行选信号），电压调节范围：-15V~+15V • 1024路电流读取通路，支持正电流读取，探测范围：100pA~150nA • 2路直流偏置电压，电压调节范围：-15V~+15V |
| 数据通信方式 | USB连接 |
| 数据显示载体 | PC电脑（Windows 10以上） |
| 电流档位 | 4个电流档位：1nA/10nA/50nA/150nA |
| 成像规格 |
• 成像尺寸：8.7 × 8.7cm • 解析度：1024行 × 1024列 • 数据灰阶：支持256灰阶显示 |
| 文件保存类型 | 用户通过自主控制数据保存的时长：.CSV和视频格式 |
| 续航时间 | 常温下，连续工作大于8小时 |
| 刷新频率 | 0.5Hz on 150nA档位，一帧图像包含1024 × 1024个数据 |
配套TFT阵列传感芯片规格
| 项目 | 规格 |

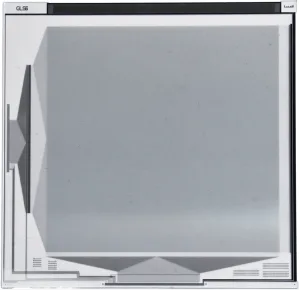

 芯片种类：IGZO 芯片阵列数：1024 × 1024 芯片型号：SC-T-G1024-2501 (GLS6) |
|||
| 背板尺寸（H × V × T） | 110 x 110 x 0.5mm | ||||
| 有源区尺寸（H × V） | 87 x 87mm | ||||
| 分辨率（H*V） | 1024*1024 | ||||
| 像素大小 | 85 x 85μm | ||||
| TFT尺寸 | W/L=16/12μm | ||||
| 像素结构 | 1T0C | ||||
| 剖面图 |
 |
||||
| Pin尺寸 | Space | 50μm | Width | 70μm | |
| Pitch | 120μm | Length | 952μm | ||
| Pin序（从左至右） |
• 01-02：Bonding Test
• 03-05：Gate IC Test • 10-13：CK1~4 • 14、15、16：VGH、VGL1、VGL • 18-21：Mux1~4 • 25-27、30-33：Gate IC Drive |
• 37-292： • Data1~Data256 • 304: Vcom • 305-306：VSS • 307-308：Bonding Test • *其余均为空 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | IGZ0 | |||
| 芯片阵列数 | 1024x1024 | |||
| 芯片型号 | SC-T-G1024-2501(GLS6) | |||
| 背板尺寸（H × V × T） | 110 x 110 x 0.5mm | |||
| 有源区尺寸（H × V） | 87 x 87mm | |||
| 分辨率（H*V） | 1024*1024 | |||
| 像素大小 | 85 x 85μm | |||
| TFT尺寸 | W/L=16/12μm | |||
| 像素结构 | 1T0C | |||

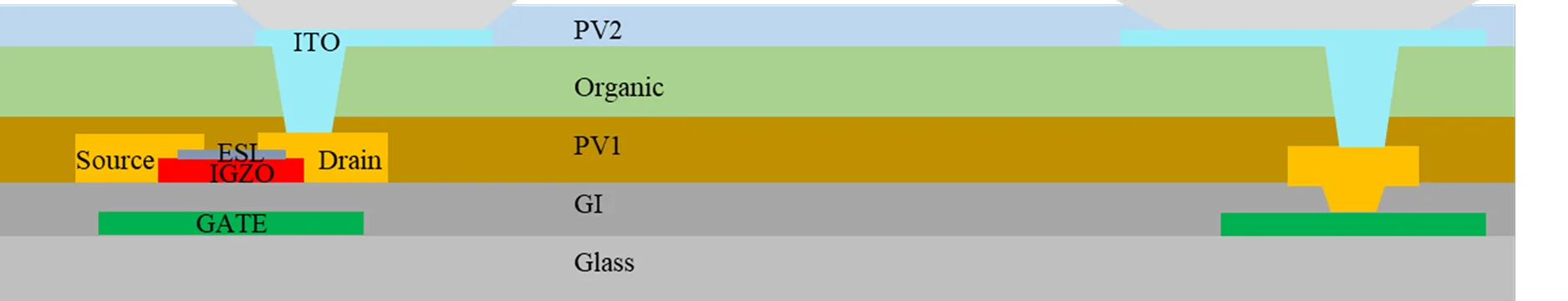

| 剖面图 |
|
|||
| Pin尺寸 | Space | 50μm | Width | 70μm |
| Pitch | 120μm | Length | 952μm | |
| Pin序（从左至右） |
• 01-02：Bonding Test
• 03-05：Gate IC Test • 10-13：CK1~4 • 14、15、16：VGH、VGL1、VGL • 18-21：Mux1~4 • 25-27、30-33：Gate IC Drive |
• 37-292： • Data1~Data256 • 304: Vcom • 305-306：VSS • 307-308：Bonding Test • *其余均为空 |
||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
产品视频
同系列产品对比
 |
 |
 |
|

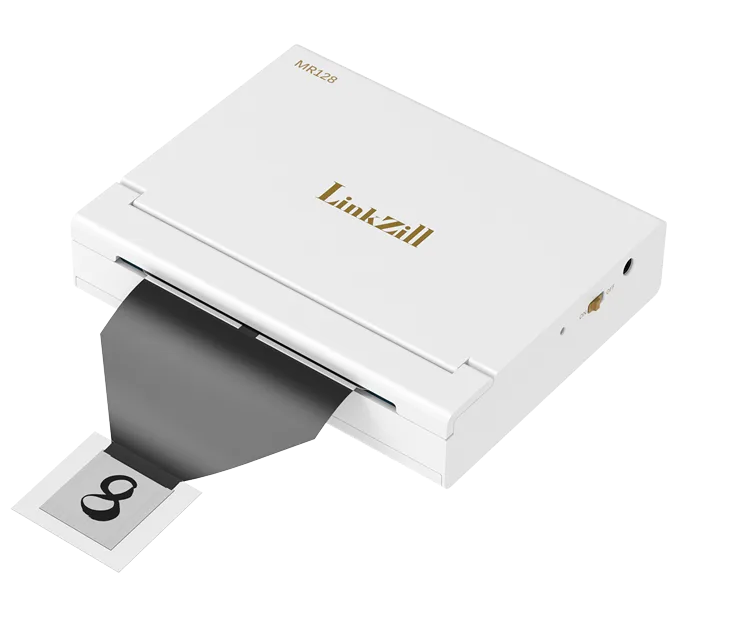

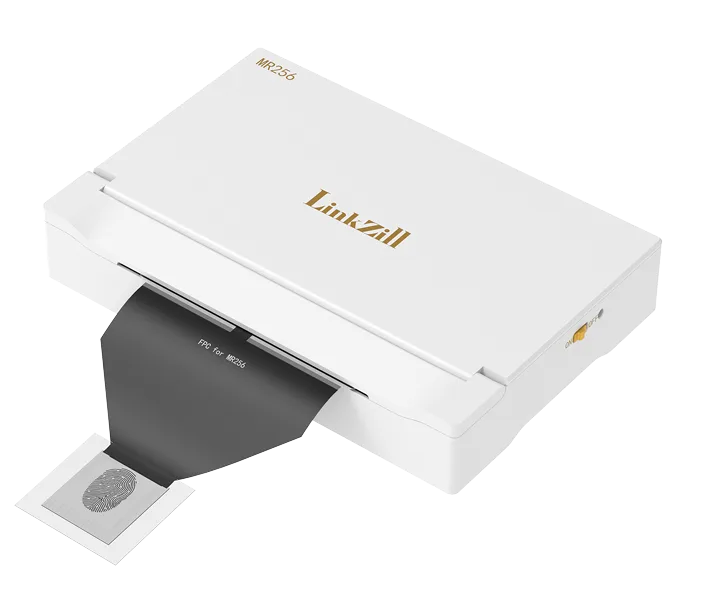

| 产品名称 | 挚盒03MR（128×128） | 挚盒03MR（256×256） | 挚盒03MR（1K×1K） |
| 长 × 宽 × 高 | 258 x 173 x 48mm | 258 x 173 x 48mm | 329 x 173 x 30mm |
| 净重 | 1400g | 1400g | 1500g |
| 供电方式 | 电池供电 | 电池供电 | 电池供电 |
| 数据规格 |
• 128路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 128路电流读取通路，支持正电流读取， 探测范围：100pA~800nA • 2路直流偏置电压， 电压调节范围：-15V~+15V |
• 256路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 256路电流读取通路，支持正电流读取， 探测范围：100pA~150nA • 4路直流偏置电压， 电压调节范围：-15V~+15V |
• 1024路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 1024路电流读取通路，支持正电流读取， 探测范围：100pA~150nA • 2路直流偏置电压， 电压调节范围：-15V~+15V |
| 数据通信方式 | USB连接 | USB连接 | USB连接 |
| 数据显示载体 | PC电脑（Windows 10以上） | PC电脑（Windows 10以上） | PC电脑（Windows 10以上） |
| 电流档位 | 4个电流档位：1nA/10nA/100nA/800nA | 4个电流档位：1nA/10nA/50nA/150nA | 4个电流档位：1nA/10nA/50nA/150nA |
| 成像规格 |
• 分辨率：128行 × 128列 • 数据灰阶：支持256灰阶显示 |
• 分辨率：256行 × 256列
• 数据灰阶：支持256灰阶显示 |
• 分辨率：1024行 × 1024列 • 数据灰阶：支持256灰阶显示 |
| 续航时间 | 常温下，连续工作大于4小时 | 常温下，连续工作大于8小时 | 常温下，连续工作大于8小时 |
| 刷新频率 |
8Hz on 100nA档位， 一帧图像包含128 × 128个数据 |
2Hz on 10nA档位， 一顿图像包含256 × 256个数据 |
0.5Hz on 150nA档位， 一帧图像包含1024 × 1024个数据 |
|
|
|
|
| 产品名称 | 挚盒03MR（256×256） | 挚盒03MR（1K×1K） |
| 长 × 宽 × 高 | 258 x 173 x 48mm | 329 x 173 x 30mm |
| 净重 | 1400g | 1500g |
| 供电方式 | 电池供电 | 电池供电 |
| 数据规格 |
• 256路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 256路电流读取通路，支持正电流读取， 探测范围：100pA~150nA • 4路直流偏置电压， 电压调节范围：-15V~+15V |
• 1024路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 1024路电流读取通路，支持正电流读取， 探测范围：100pA~150nA • 2路直流偏置电压， 电压调节范围：-15V~+15V |
| 数据通信方式 | USB连接 | USB连接 |
| 数据显示载体 | PC电脑（Windows 10以上） | PC电脑（Windows 10以上） |
| 电流档位 | 4个电流档位：1nA/10nA/50nA/150nA | 4个电流档位：1nA/10nA/50nA/150nA |
| 成像规格 |
• 分辨率：256行*256列
• 数据灰阶：支持256灰阶显示 |
• 分辨率：1024行*1024列 • 数据灰阶：支持256灰阶显示 |
| 续航时间 | 常温下，连续工作大于8小时 | 常温下，连续工作大于8小时 |
| 刷新频率 |
2Hz on 10nA档位， 一顿图像包含256 x 256个数据 |
0.5Hz on 150nA档位， 一帧图像包含1024 x 1024个数据 |
订购方式
扫描二维码咨询订购
挚盒 03MR（1K×1K）
