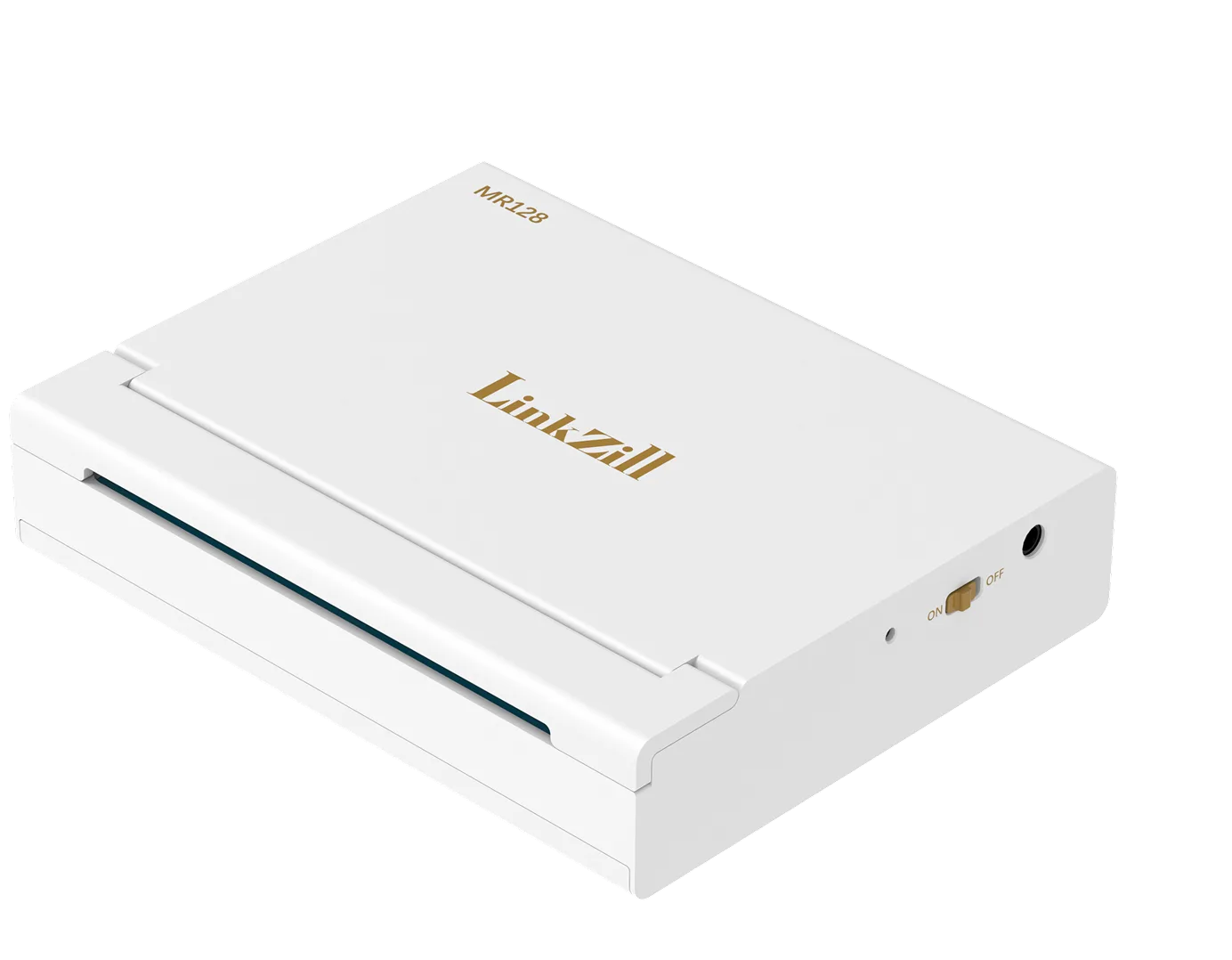

本产品主要用于阵列传感器的信号采集与成像，最大支持128×128分辨率的阵列读取。
可提供128路行选信号、2路直流偏置信号、128路电流读取通道。
通过USB连接，将采集到的阵列传感器的信号传输至PC终端，并以256灰阶的图像形式在终端上显示信号强度。
搭配配套的薄膜晶体管阵列芯片，可实现光、压力等信号的检测。
本产品主要用于阵列传感器的信号采集与成像，最大支持128×128分辨率的阵列读取。可提供128路行选信号、2路直流偏置信号、128路电流读取通道。通过USB连接，将采集到的阵列传感器的信号传输至PC终端，并以256灰阶的图像形式在终端上显示信号强度。搭配配套的薄膜晶体管阵列芯片，可实现光、压力等信号的检测。
产品亮点
最大电流档位可达800nA
- 电流探测范围100pA~800nA
I-t曲线监测
- 实时监测材料性能变化

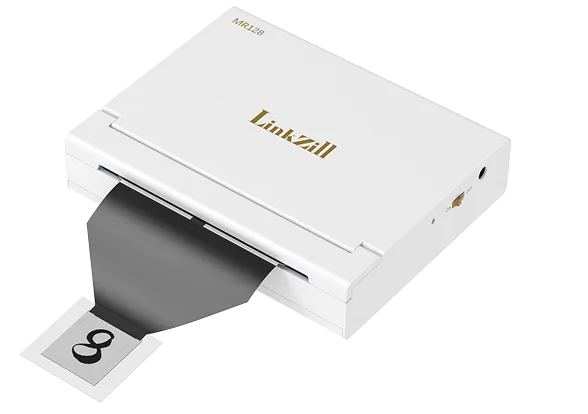

支持数字识别
- 搭载AI识别功能
代表性应用场景
多种光电探测研究

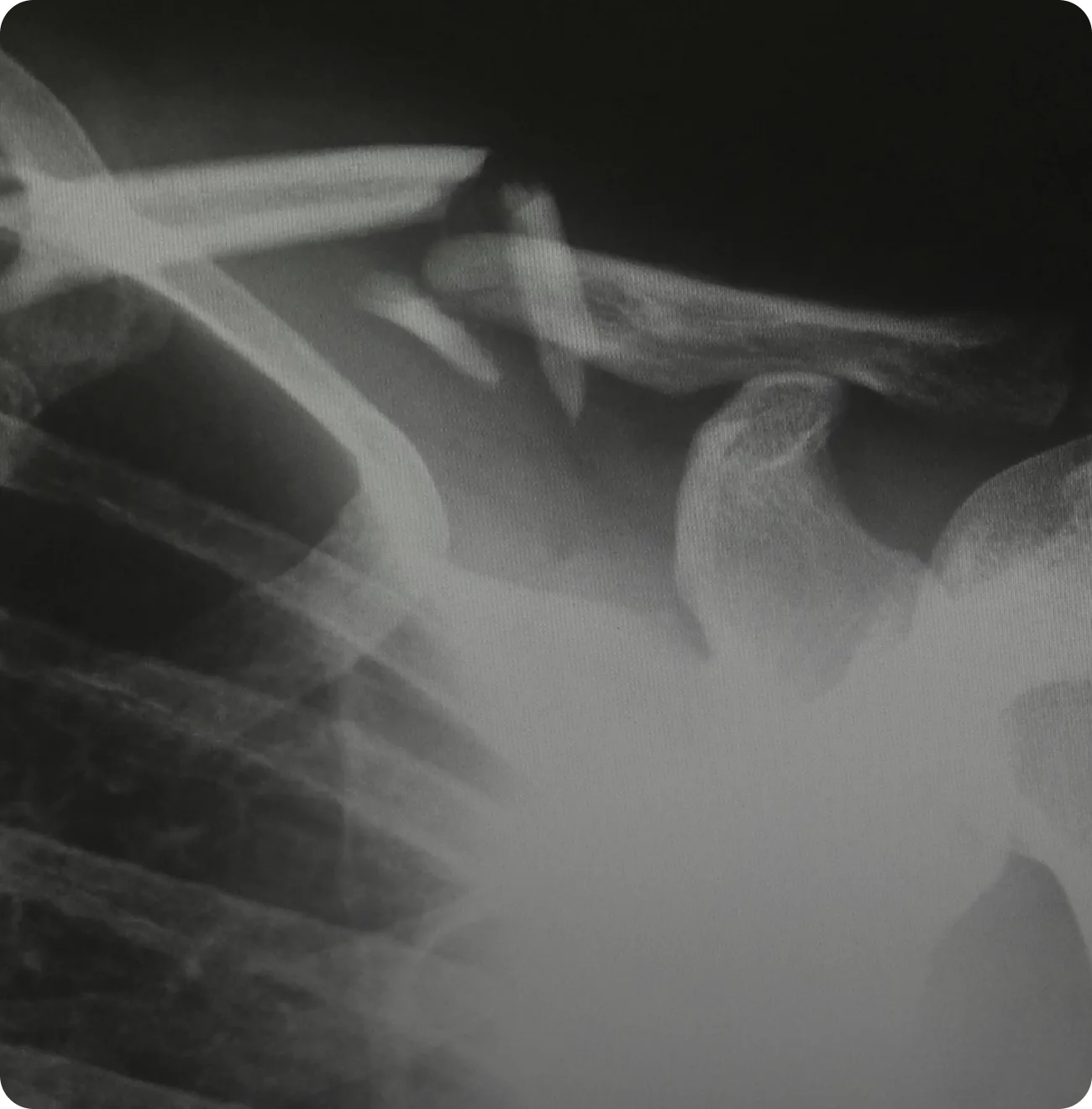

X射线

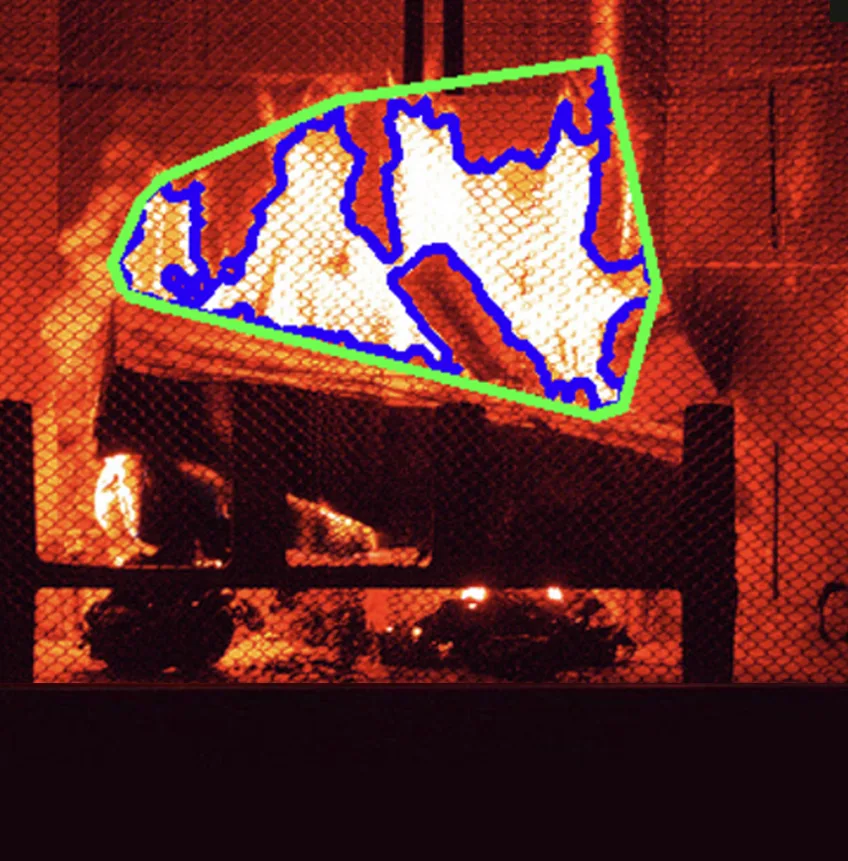

紫外

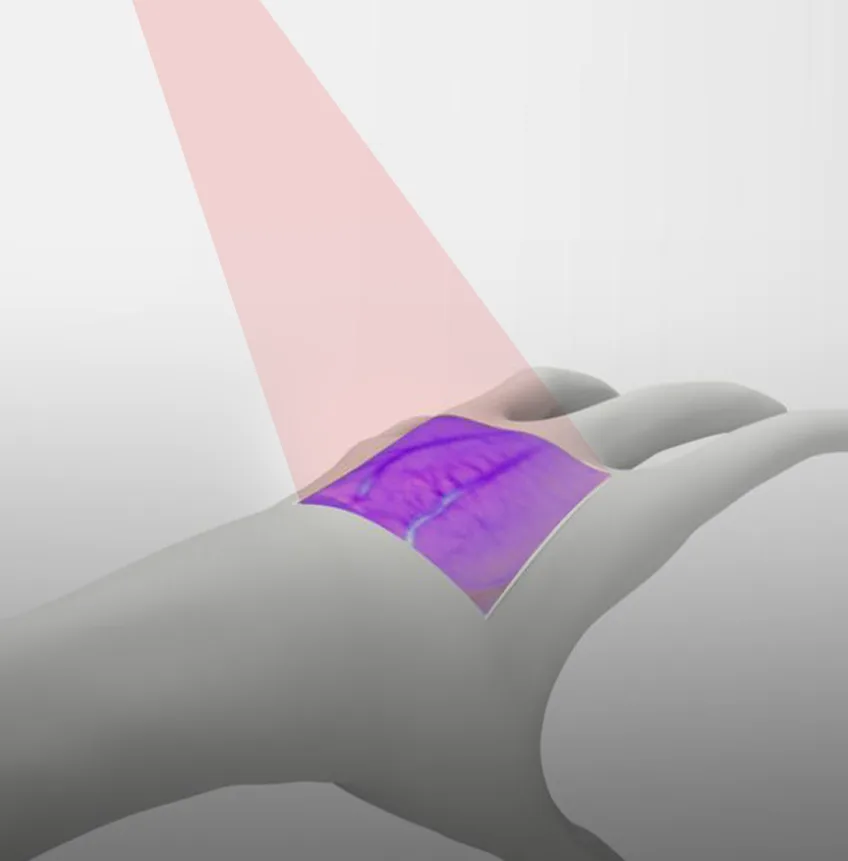

近红外
系统规格
| 项目 | 规格 |
 |
| 系统型号 | LZ-03AMR (128×128) | |
| 长 × 宽 × 高 | 258 x 173 x 48mm | |
| 净重 | 1400g | |
| 充电接口 | DC005-2.5 | |
| 数据规格 |
• 128路脉冲电压（行选信号），电压调节范围：-15V~+15V • 128路电流读取通路，支持正电流读取，探测范围：100pA~800nA • 2路直流偏置电压，电压调节范围：-15V~+15V |
|
| 数据通信方式 | USB连接 | |
| 数据显示载体 | PC电脑（Windows 10以上） | |
| 电流档位 | 4个电流档位（1nA/10nA/100nA/800nA）以及1个自定义电流档位 | |
| 成像规格 |
• 解析度：128行 × 128列 • 数据灰阶：支持256灰阶显示 |
|
| 续航时间 | 常温下，连续工作大于4小时 | |
| 刷新频率 | 18Hz on 100nA档位，一帧图像包含128 x 128个数据 | |
| 文件保存类型 | 用户可自主选择数据保存形式（可多选）：表格、图片、视频 |
| 项目 | 规格 |
| 系统型号 | LZ-03AMR (128×128) |
| 长 × 宽 × 高 | 258 x 173 x 48mm |
| 净重 | 1400g |
| 充电接口 | DC005-2.5 |
| 数据规格 |
• 128路脉冲电压（行选信号），电压调节范围：-15V~+15V • 128路电流读取通路，支持正电流读取，探测范围：100pA~800nA • 2路直流偏置电压，电压调节范围：-15V~+15V |
| 数据通信方式 | USB连接 |
| 数据显示载体 | PC电脑（Windows 10以上） |
| 电流档位 | 4个电流档位（1nA/10nA/100nA/80OnA）以及1个自定义电流档位 |
| 成像规格 |
• 解析度：128行 × 128列 • 数据灰阶：支持256灰阶显示 |
| 续航时间 | 常温下，连续工作大于4小时 |
| 刷新频率 | 18Hz on 100nA档位，一帧图像包含128 × 128个数据 |
| 文件保存类型 | 用户可自主选择数据保存形式（可多选）：表格、图片、视频 |
配套TFT阵列传感芯片规格
| 项目 | 规格 |

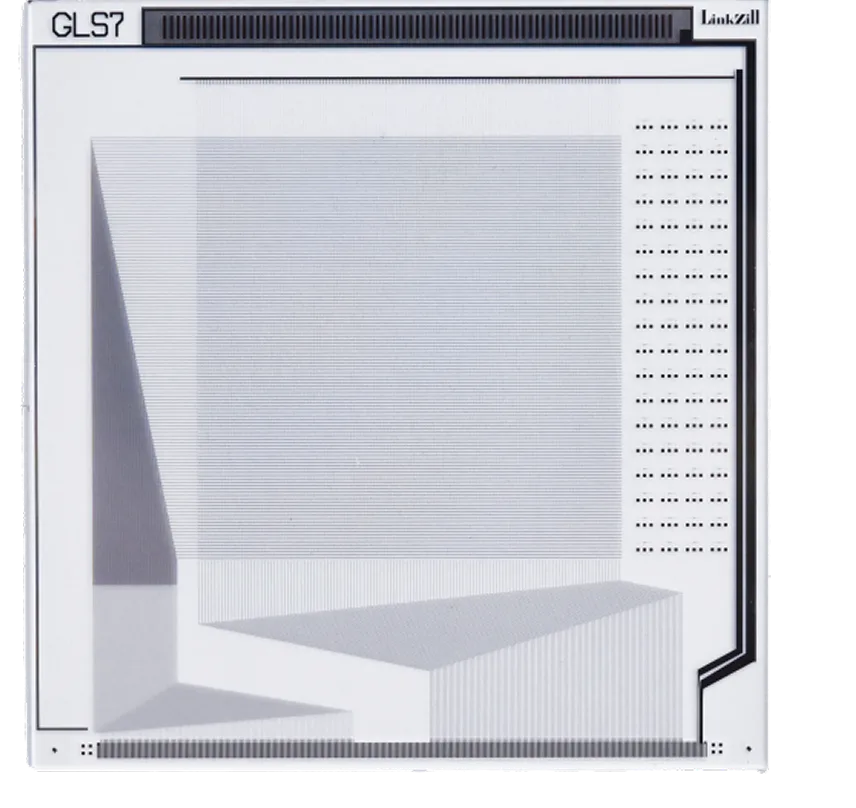

 芯片种类： IGZO 芯片阵列数：128 × 128 芯片型号：SC-T-G128-2501(GLS7) |
|||
| 背板尺寸（H × V × T） | 44.64 x 46.64 x 0.5mm | ||||
| 有源区尺寸（H × V） | 25.6 x 25.6mm | ||||
| 分辨率（H*V） | 128*128 | ||||
| 像素大小 | 200 x 200μm | ||||
| TFT尺寸 | W/L=12/12μm | ||||
| 像素结构 | 1T0C | ||||
| 剖面图 |
 |
||||
| Pin尺寸 | Space | 50μm | Width | 70μm | |
| Pitch | 120μm | Length | 952μm | ||
| Pin序（从左至右） |
• 01-02、131-168、297-303、307-308：空
• 03-130：列读 • 169-296：行扫 • 304：Com电极 • 305-306：共电极 |
||||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | IGZ0 | |||
| 芯片阵列数 | 128x128 | |||
| 芯片型号 | SC-T-G128-2501(GLS7) | |||
| 背板尺寸（H × V × T） | 44.64 x 46.64 x 0.5mm | |||
| 有源区尺寸（H × V） | 25.6 x 25.6mm | |||
| 分辨率（H*V） | 128*128 | |||
| 像素大小 | 200 x 200μm | |||
| TFT尺寸 | W/L=12/12μm | |||
| 像素结构 | 1T0C | |||
| 剖面图 |
|
|||
| Pin尺寸 | Space | 50μm | Width | 70μm |
| Pitch | 120μm | Length | 952μm | |
| Pin序（从左至右） |
• 01-02、131-168、297-303、307-308：空
• 03-130：列读 • 169-296：行扫 • 304：Com电极 • 305-306：共电极 |
|||
| 潜在应用范围 | 钙钛矿/有机光电探测器、压力传感器、电润湿显示、电浸润微流控等 | |||
产品视频
同系列产品对比
 |
 |
 |
|

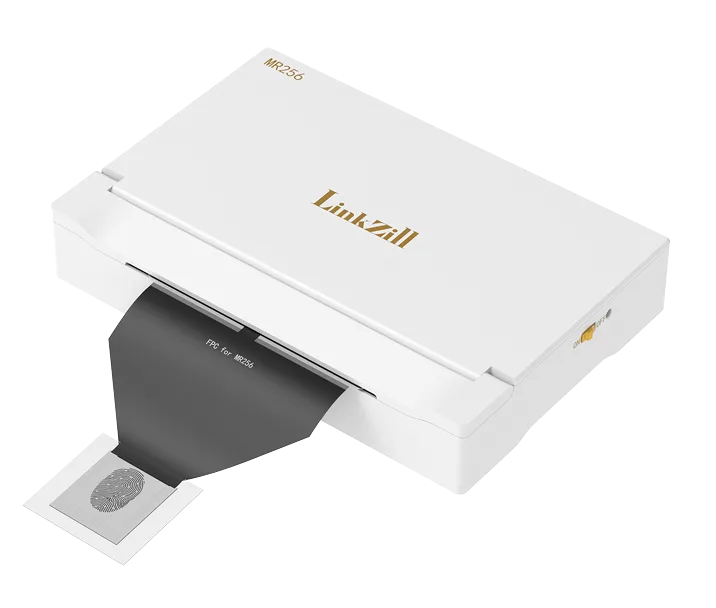

| 产品名称 | 挚盒03MR（64×64） | 挚盒03MR（128×128） | 挚盒03MR（256×256） |
| 长 × 宽 × 高 | 170 x 151 x 170mm | 258 x 173 x 48mm | 258 x 173 x 48mm |
| 净重 | 600g | 1400g | 1400g |
| 供电方式 | 电池供电 | 电池供电 | 电池供电 |
| 数据规格 |
• 64路脉冲电压
（行选信号），
电压调节范围：-15V~+15V • 64路电流读取通路，支持正电流读取， 探测范围：100pA~200nA • 2路直流偏置电压， 电压调节范围：-15V~+15V |
• 128路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 128路电流读取通路，支持正电流读取， 探测范围：100pA~800nA • 2路直流偏置电压， 电压调节范围：-15V~+15V |
• 256路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 256路电流读取通路，支持正电流读取， 探测范围：100pA~150nA • 4路直流偏置电压， 电压调节范围：-15V~+15V |
| 数据通信方式 | WIFI无线通讯 | USB通讯 | USB连接 |
| 数据显示载体 |
手机（Android 9.0以上操作系统、
6GB以上运行内存） |
PC电脑（Windows 10以上） | PC电脑（Windows 10以上） |
| 电流档位 |
4个电流档位：1nA/10nA/100nA/200nA
以及1个自定义电流档位 |
4个电流档位：1nA/10nA/100nA/800nA 以及1个自定义电流档位 |
4个电流档位：1nA/10nA/50nA/150nA |
| 成像规格 |
• 分辨率：64行 × 64列 • 数据灰阶：支持256灰阶显示 |
• 分辨率：128行 × 128列
• 数据灰阶：支持256灰阶显示 |
• 分辨率：256行 × 256列
• 数据灰阶：支持256灰阶显示 |
| 续航时间 | 常温下，连续工作大于4小时 | 常温下，连续工作大于4小时 | 常温下，连续工作大于8小时 |
| 刷新频率 |
8.2Hz on 10nA档位， 一帧图像包含64 × 64个数据 |
18Hz on 100nA档位， 一帧图像包含128 × 128个数据 |
2Hz on 10nA档位， 一顿图像包含256 × 256个数据 |
|
|
|
|
| 产品名称 | 挚盒03MR（64×64） | 挚盒03MR（128×128） |
| 长 × 宽 × 高 | 170 x 151 x 170mm | 258 x 173 x 48mm |
| 净重 | 600g | 1400g |
| 供电方式 | 电池供电 | 电池供电 |
| 数据规格 |
• 64路脉冲电压
（行选信号），
电压调节范围：-15V~+15V • 64路电流读取通路，支持正电流读取， 探测范围：100pA~200nA • 2路直流偏置电压， 电压调节范围：-15V~+15V |
• 128路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 128路电流读取通路，支持正电流读取， 探测范围：100pA~800nA • 2路直流偏置电压， 电压调节范围：-15V~+15V |
| 数据通信方式 | WIFI无线通讯 | USB通讯 |
| 数据显示载体 |
手机（Android 9.0以上操作系统、
6GB以上运行内存） |
PC电脑（Windows 10以上） |
| 电流档位 |
4个电流档位：1nA/10nA/100nA/200nA
以及1个自定义电流档位 |
4个电流档位：1nA/10nA/100nA/800nA 以及1个自定义电流档位 |
| 成像规格 |
• 分辨率：64行*64列 • 数据灰阶：支持256灰阶显示 |
• 分辨率：128行*128列
• 数据灰阶：支持256灰阶显示 |
| 续航时间 | 常温下，连续工作大于4小时 | 常温下，连续工作大于4小时 |
| 刷新频率 |
8.2Hz on 10nA档位， 一帧图像包含64 x 64个数据 |
18Hz on 100nA档位， 一帧图像包含128 x 128个数据 |
订购方式
扫描二维码咨询订购
挚盒03MR（128×128）
