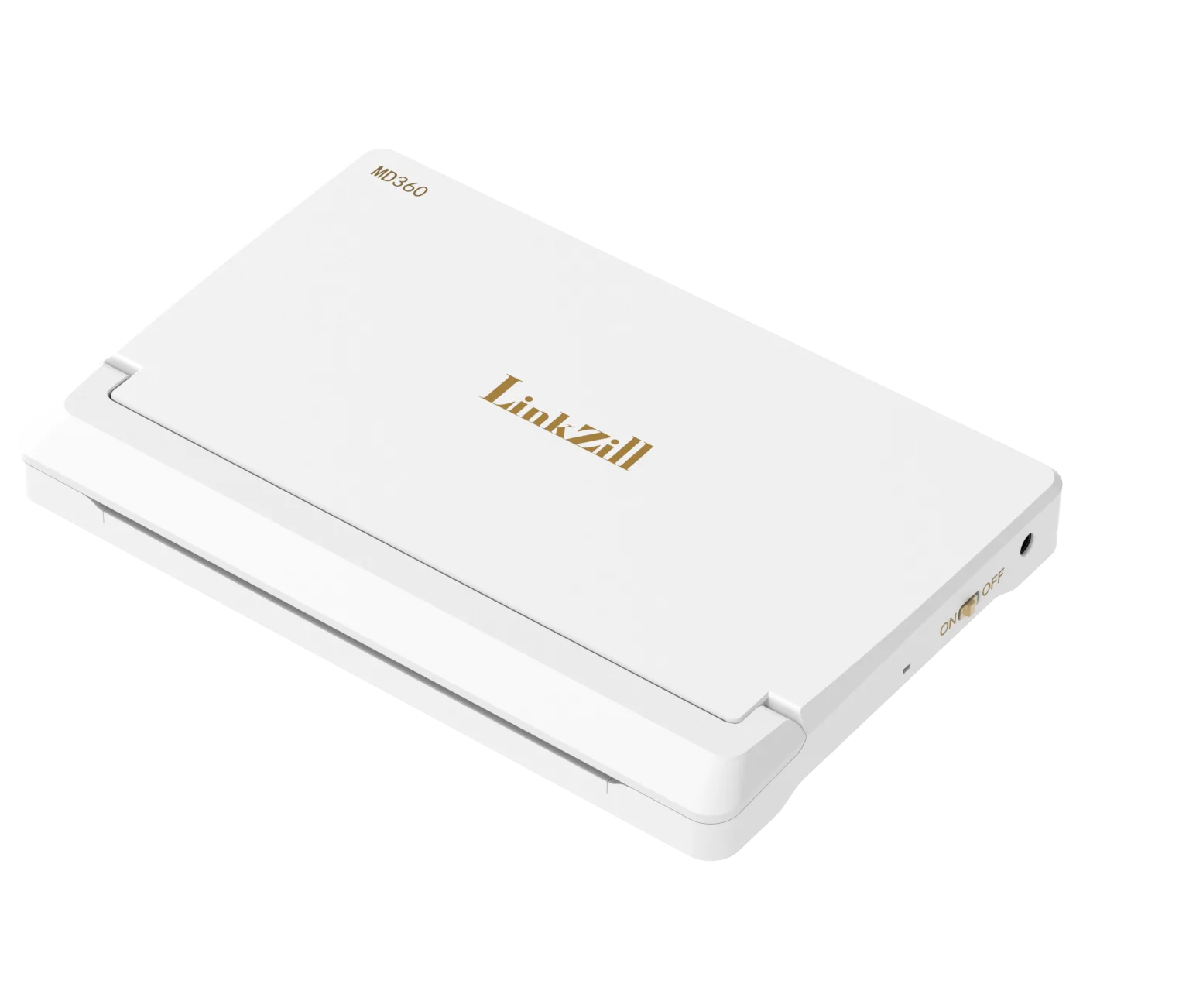

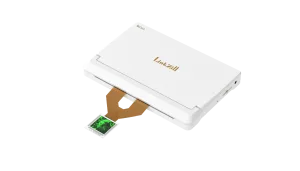

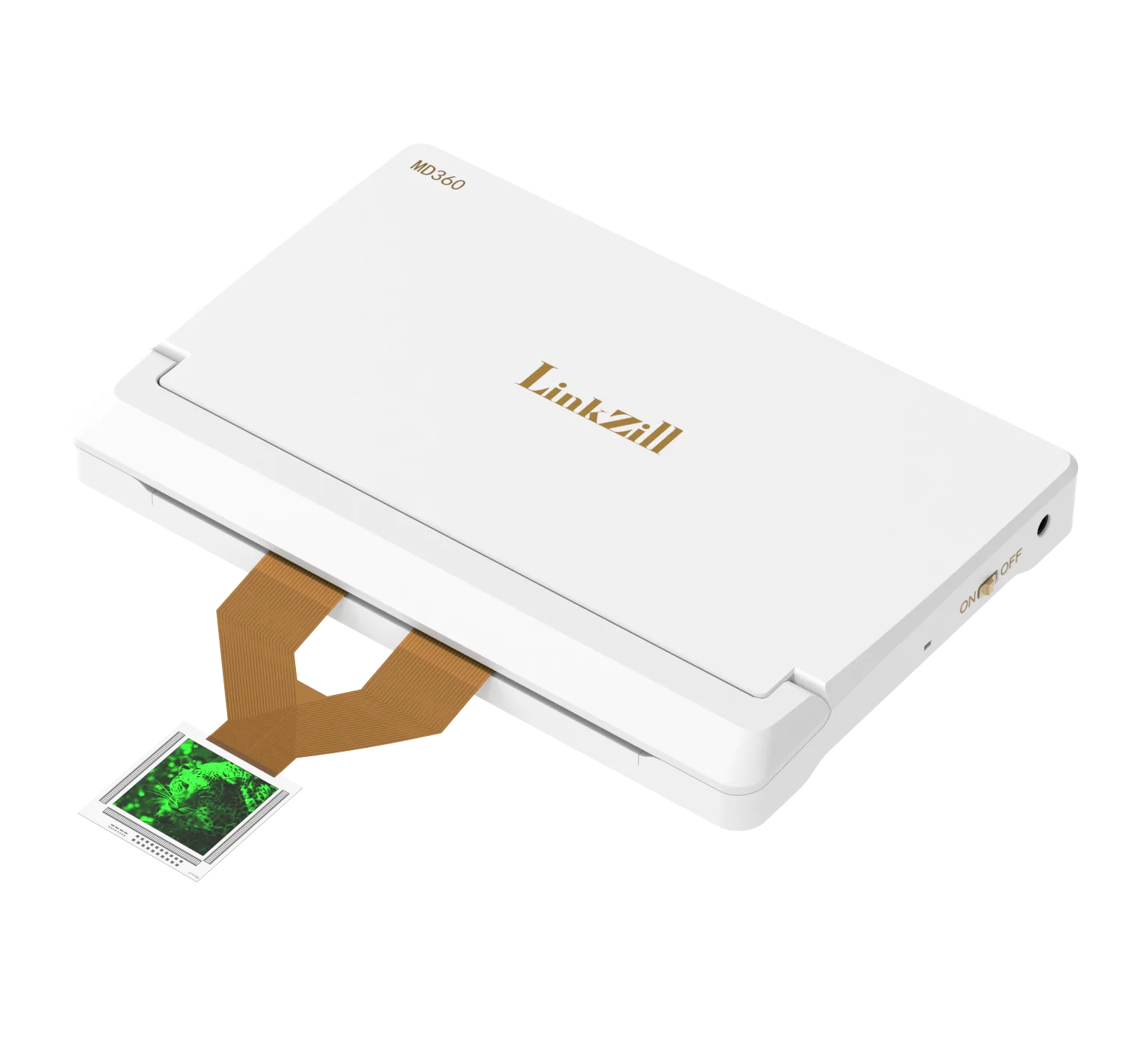

本产品主要用于阵列发光器件的信号驱动，最大支持360*360分辨率的阵列驱动。
可提供360路行选信号、360路列给信号、2路直流偏置信号。
通过USB，由PC终端，
通过自主设计的 APP 将编译好的阵列信号传输至阵列发光器件上，以实现器件的自定义发光。
本产品主要用于阵列发光器件的信号驱动，最大支持360*360分辨率的阵列驱动。可提供360路行选信号、360路列给信号、2路直流偏置信号。通过USB，由PC终端，通过自主设计的 APP 将编译好的阵列信号传输至阵列发光器件上，以实现器件的自定义发光。
产品亮点
支持360×360阵列
- 显示效果更优异
刷新率可调
- 刷新速率1~60Hz整数可调
支持视频播放
- 客户可自主导入素材
代表性应用场景
多种新型发光器件研究
QLED
OLED
PeLED
系统规格
| 项目 | 规格 |
 |
| 系统型号 | LZ-04AMD (360×360) | |
| 长 × 宽 × 高 | 310 x 208 x 33mm | |
| 净重 | 1000g | |
| 充电接口 | DC005-5.5 x 2.5mm | |
| 数据规格 |
• 90+4路脉冲电压（行选信号），电压调节范围：-20V~+20V • 180+2路脉冲电压（列给信号），电压调节范围：-10V~+10V • 2路直流偏置电压，电压调节范围：-10V~+10V |
|
| 数据通信方式 | USB通讯 | |
| 数据显示载体 | PC电脑（Windows 10以上） | |
| 显示形式 | 灰阶图片、灰阶视频 | |
| 自适应视频播放 | 支持 | |
| 刷新频率 | 1~60Hz 整数可调 | |
| 数据位数 | 8bit（256灰阶） |
| 项目 | 规格 |
| 系统型号 | LZ-04AMD (360×360) |
| 长 × 宽 × 高 | 310 x 208 x 33mm |
| 净重 | 1000g |
| 充电接口 | DC005-5.5 x 2.5mm |
| 数据规格 |
• 90+4路脉冲电压（行选信号），电压调节范围：-20V~+20V • 180+2路脉冲电压（列给信号），电压调节范围：-10V~+10V • 2路直流偏置电压，电压调节范围：-10V~+10V |
| 数据通信方式 | USB通讯 |
| 数据显示载体 | PC电脑（Windows 10以上） |
| 显示形式 | 灰阶图片、灰阶视频 |
| 自适应视频播放 | 支持 |
| 刷新频率 | 1~60Hz 整数可调 |
| 数据位数 | 8bit（256灰阶） |

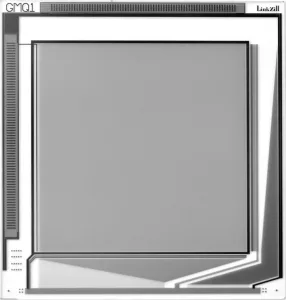

配套TFT阵列显示芯片规格
| 项目 | 规格 |
 芯片种类：IGZO 芯片阵列数：360 × 360 芯片型号：LC-T-G360-GMQ1 |
|||
| 背板尺寸（H × V × T） | 44.64 x 46.64 x 0.5mm | ||||
| 有源区尺寸（H × V） | 32.4 x 32.4mm | ||||
| 分辨率（H*V） | 360*360 | ||||
| 像素大小 | 90 x 90μm | ||||
| TFT尺寸 | TFT1 W/L=10/10μm；TFT2 W/L=64/10μm | ||||
| 像素结构 | 2T1C | ||||
| 剖面图 |
 |
||||
| Pin尺寸 | Space | 40μm | Width | 70μm | |
| Pitch | 110μm | Length | 952μm | ||
| Pin序（从左至右） |
• 001-002、335~336：Bonding Test
• 003-006：VDD • 007-008：Data Mux1~2 • 009-019、200~213、221~230、321~324、329~334：空 |
• 020-199：数据信号
• 214-216：VGL1、VGL、VGH • 217-220：CK4~CK1 • 231-320：扫描信号 • 325-328：共电极 |
|||
| 潜在应用范围 | OLED、QLED、Perovskite LED、电子纸显示、液晶显示等 | ||||
| 项目 | 规格 | |||
| 背板尺寸（H × V × T） | 44.64 x 46.64 x 0.5mm | |||
| 有源区尺寸（H × V） | 32.4 x 32.4mm | |||
| 分辨率（H*V） | 360*360 | |||
| 像素大小 | 90 x 90μm | |||
| TFT尺寸 | TFT1 W/L=10/10μm；TFT2 W/L=64/10μm | |||
| 像素结构 | 2T1C | |||
| 剖面图 |
|
|||
| Pin尺寸 | Space | 40μm | Width | 70μm |
| Pitch | 110μm | Length | 952μm | |
| Pin序（从左至右） |
• 001-002、335~336：Bonding Test
• 003-006：VDD • 007-008：Data Mux1~2 • 009-019、200~213、221~230、321~324、329~334：空 |
• 020-199：数据信号
• 214-216：VGL1、VGL、VGH • 217-220：CK4~CK1 • 231-320：扫描信号 • 325-328：共电极 |
||
| 潜在应用范围 | OLED、QLED、Perovskite LED、电子纸显示、液晶显示等 | |||
产品视频
同系列产品对比
 |
 |
 |
|
| 产品名称 | 挚盒04MD（256×256） | 挚盒04MD（100×180） | 挚盒04MD（360×360） |
| 长 × 宽 × 高 | 158 x 148.5 x 39mm | 310 x 208 x 35mm | 310 x 208 x 33 mm |
| 净重 | 600g | 1100g | 1000g |
| 供电方式 | 电池供电 | 电源供电 | 电源供电 |
| 数据规格 |
• 32+8路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 64+4路脉冲电压（列给信号）， 电压调节范围：-15V~+15V • 2路直流偏置电压， 电压调节范围：-15V~+15V |
• 100路脉冲电压（行选信号），
电压调节范围：-20V~+20V • 180路脉冲电压（列给信号）， 电压调节范围：-10V~+10V • 2路直流偏置电压， 电压调节范围：-10V~+10 V |
•90+4路脉冲电压（行选信号），
电压调节范围：-20V~+20V • 180+2路脉冲电压（列给信号）， 电压调节范围：-10V~+10V • 2路直流偏置电压， 电压调节范围：-10V~+10V |
| 数据通信方式 | WiFi通讯 | USB通讯 | USB通讯 |
| 数据显示载体 |
手机/平板（Android 9.0以上操作系统、 6GB以上运行内存） |
PC电脑（Windows 10以上） | PC电脑（Windows 10以上） |
| 显示形式 | 显示图片（JPEG）、显示视频（MP4） | 显示图片（JPEG）、显示视频（MP4） | 显示图片（JPEG）、显示视频（MP4） |
| 自适应视频播放 | 不支持 | 支持 | 支持 |
| 刷新频率 | 1~60Hz整数可调 | 1~60Hz整数可调 | 固定60Hz |
| 数据位数 | 1bit（无灰阶） | 8bit（256灰阶） | 1bit（无灰阶） |
| 分辨率 | 256*256 | 100*180 | 64*64 |
|
|
 |
|
| 产品名称 | 挚盒04MD（256×256） | 挚盒04MD（360×360） |
| 长 × 宽 × 高 | 158 x 148.5 x 39mm | 310 x 208 x 33 mm |
| 净重 | 600g | 1000g |
| 供电方式 | 电池供电 | 电源供电 |
| 数据规格 |
• 32+8路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 64+4路脉冲电压（列给信号）， 电压调节范围：-15V~+15V • 2路直流偏置电压， 电压调节范围：-15V~+15V |
•90+4路脉冲电压（行选信号），
电压调节范围：-20V~+20V • 180+2路脉冲电压（列给信号）， 电压调节范围：-10V~+10V • 2路直流偏置电压， 电压调节范围：-10V~+10V |
| 数据通信方式 | WiFi通讯 | USB通讯 |
| 数据显示载体 |
手机/平板（Android 9.0以上操作系统、 6GB以上运行内存） |
PC电脑（Windows 10以上） |
| 显示形式 | 显示图片（JPEG）、显示视频（MP4） | 显示图片（JPEG）、显示视频（MP4） |
| 自适应视频播放 | 不支持 | 支持 |
| 刷新频率 | 1~60Hz整数可调 | 固定60Hz |
| 数据位数 | 1bit（无灰阶） | 1bit（无灰阶） |
| 分辨率 | 256*256 | 64*64 |
订购方式
扫描二维码咨询订购
挚盒04MD (360×360)
