本产品主要用于阵列发光器件的信号驱动，最大支持100*180分辨率的阵列驱动。
可提供100路（直驱模式）行选信号或者13+8路（ScanMux 模式）行选信号、180路列给信号、2路直流偏置信号。
通过USB与PC终端连接，由自主设计的应用程序将编译好的阵列信号传输至阵列发光器件上，以实现器件的自定义发光。
本产品主要用于阵列发光器件的信号驱动，最大支持100*180分辨率的阵列驱动。可提供100路（直驱模式）行选信号或者13+8路（ScanMux 模式）行选信号、180路列给信号、2路直流偏置信号。通过USB与PC终端连接，由自主设计的应用程序将编译好的阵列信号传输至阵列发光器件上，以实现器件的自定义发光。
产品亮点
支持256灰阶显示
- 显示效果更优异
刷新率可调
- 刷新速率1-60Hz整数可调
支持客户自主导入素材展示
- 兼容多种格式文件
代表性应用场景
多种新型发光器件研究
QLED
OLED
钙钛矿LED
系统规格
| 项目 | 规格 |
 |
| 系统型号 |
LZ-04AMD (100×180) *该系统可适配64 × 64阵列TFT芯片、100 × 180阵列TFT芯片 |
|
| 长 × 宽 × 高 | 310 x 208 x 35mm | |
| 净重 | 1100g | |
| 充电接口 | DC005-5.5 x 2.5mm | |
| 数据规格 |
• 100路脉冲电压（行选信号），电压调节范国：-20V~+20v • 180路脉冲电压（列给信号），电压调节范国：-10V~+10V • 2路直流偏置电压，电压调节范国：-10V~+10V |
|
| 数据通信方式 | USB通讯 | |
| 数据显示载体 | PC电脑（Windows 10以上） | |
| 显示形式 | 棋盘格、全亮、全灭、显示图片（JPEG)、显示视频（MP4） | |
| 自适应视频播放 | 支持 | |
| 刷新频率 | 1~60Hz 整数可调 | |
| 数据位数 | 8bit（256灰阶） |
| 项目 | 规格 |
| 系统型号 |
LZ-04AMD (100×180) *该系统可适配64 × 64阵列TFT芯片、100 × 180阵列TFT芯片 |
| 长 × 宽 × 高 | 310 x 208 x 35mm |
| 净重 | 1100g |
| 充电接口 | DC005-5.5 x 2.5mm |
| 数据规格 |
• 100路脉冲电压（行选信号），电压调节范国：-20V~+20v • 180路脉冲电压（列给信号），电压调节范国：-10V~+10V • 2路直流偏置电压，电压调节范国：-10V~+10V |
| 数据通信方式 | USB通讯 |
| 数据显示载体 | PC电脑（Windows 10以上） |
| 显示形式 | 棋盘格、全亮、全灭、显示图片（JPEG)、显示视频（MP4） |
| 自适应视频播放 | 支持 |
| 刷新频率 | 1~60Hz 整数可调 |
| 数据位数 | 8bit（256灰阶） |
配套TFT阵列显示芯片规格
| 项目 | 规格 |
 芯片种类：IGZO 芯片阵列数：100 × 180 芯片型号：LC-T-G100-2401 (GHQ1) |
|||
| 背板尺寸（H × V × T） | 44.64 x 46.64 x 0.5mm | ||||
| 有源区尺寸（H × V） | 27 x 30mm | ||||
| 分辨率（H*V） | 100*180 | ||||
| 像素大小 | 300 x 150μm | ||||
| TFT尺寸 | TFT1 W/L=10/10mm；TFT2 W/L=80/10μm | ||||
| 像素结构 | 2T1C | ||||

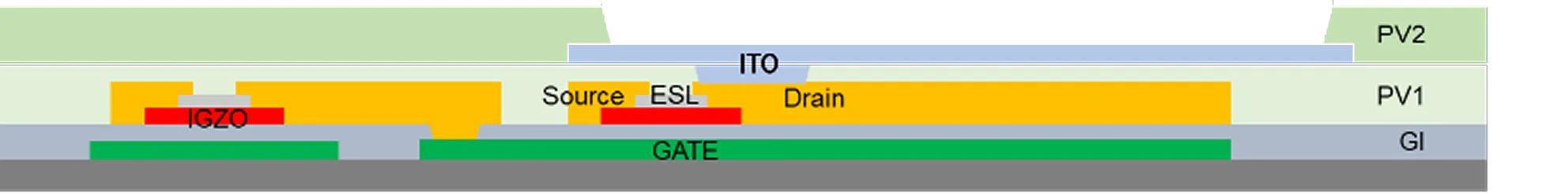

| 剖面图 |
 |
||||
| Pin尺寸 | Space | 40μm | Width | 70μm | |
| Pitch | 110μm | Length | 953μm | ||
| Pin序（从左至右） |
• 001-002：测试电极
• 003-006：VDD • 007-019：Dummy • 020-199：数据信号 • 200-220：Dummy |
• 221-320：行选信号
• 321-324：Dummy • 325-328：VSS • 329-334：Dummy • 335-336：测试电极 |
|||
| 潜在应用范围 | OLED、QLED、Perovskite LED、电子纸显示、液晶显示等 | ||||
| 项目 | 规格 | |||
| 芯片种类 | IGZO | |||
| 芯片阵列数 | 100 × 180 | |||
| 芯片型号 | LC-T-G100-2401 (GHQ1) | |||
| 背板尺寸（H × V × T） | 44.64 x 46.64 x 0.5mm | |||
| 有源区尺寸（H × V） | 27 x 30mm | |||
| 分辨率（H*V） | 100*180 | |||
| 像素大小 | 300 x 150μm | |||
| TFT尺寸 | TFT1 W/L=10/10mm；TFT2 W/L=80/10μm | |||
| 像素结构 | 2T1C | |||
| 剖面图 |
|
|||
| Pin尺寸 | Space | 40μm | Width | 70μm |
| Pitch | 110μm | Length | 953μm | |
| Pin序（从左至右） |
• 001-002：测试电极
• 003-006：VDD • 007-019：Dummy • 020-199：数据信号 • 200-220：Dummy |
• 221-320：行选信号
• 321-324：Dummy • 325-328：VSS • 329-334：Dummy • 335-336：测试电极 |
||
| 潜在应用范围 | OLED、QLED、Perovskite LED、电子纸显示、液晶显示等 | |||
产品视频
同系列产品对比
 |
 |
 |
|

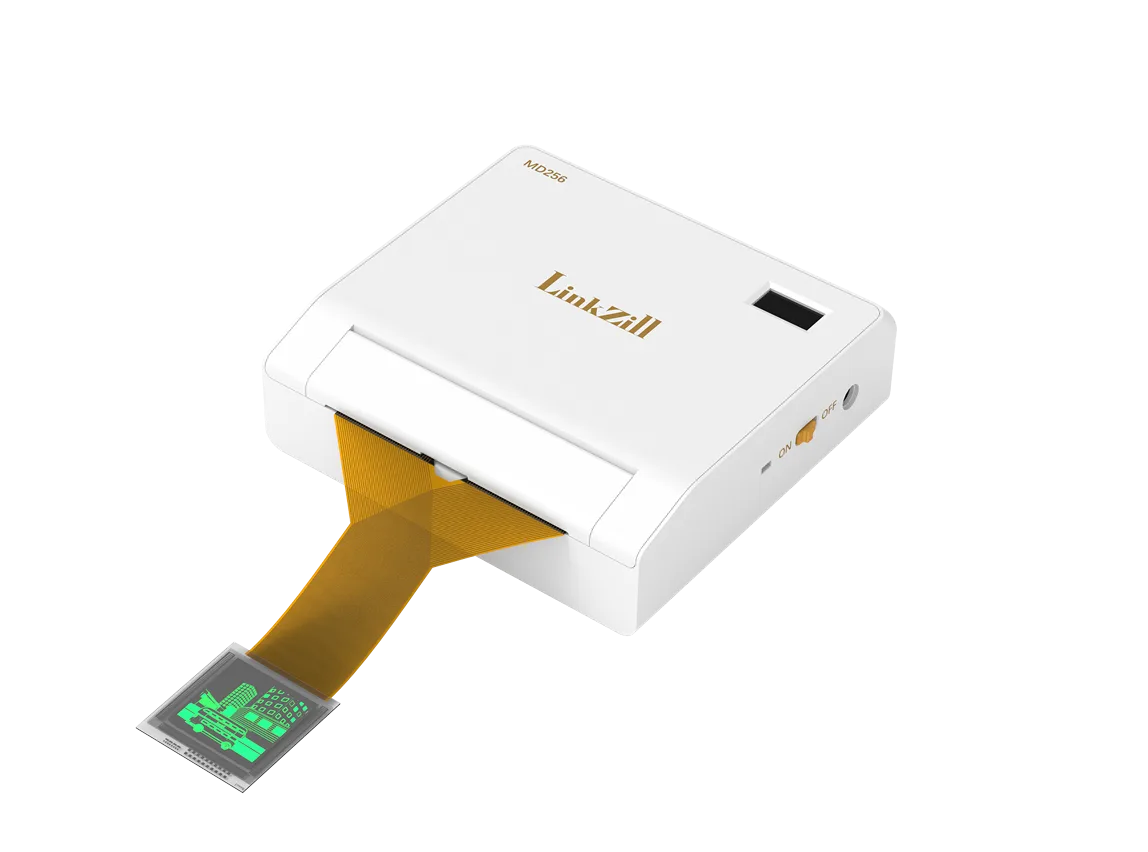

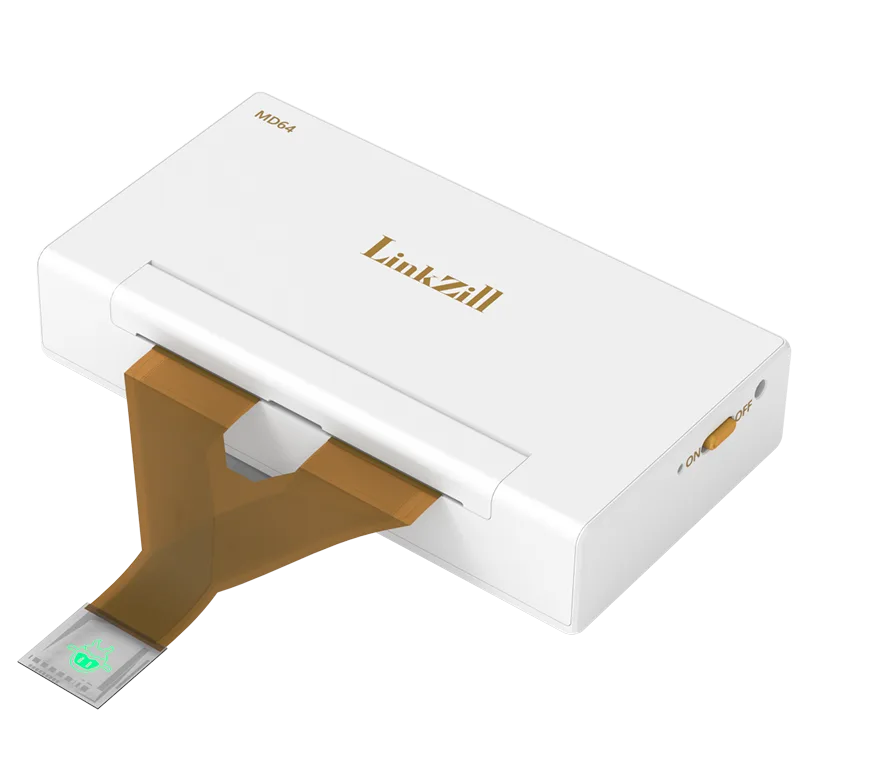

| 产品名称 | 挚盒04MD（64×64） | 挚盒04MD（256×256） | 挚盒04MD（100×180） |
| 长 x 宽 x 高 | 310 x 208 x 35 mm | 158 x 148.5 x 39mm | 310 x 208 x 35mm |
| 净重 | 1100g | 600g | 1100g |
| 供电方式 | 电池供电 | 电池供电 | 电源供电 |
| 数据规格 |
• 64路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 64路脉冲电压（列给信号）， 电压调节范围：-10V~+10V • 2路直流偏置电压， 电压调节范围：-15V~+15V |
• 32+8路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 64+4路脉冲电压（列给信号）， 电压调节范围：-15V~+15V • 2路直流偏置电压， 电压调节范围：-15V~+15V |
• 100路脉冲电压（行选信号），
电压调节范围：-20V~+20V • 180路脉冲电压（列给信号）， 电压调节范围：-10V~+10V • 2路直流偏置电压， 电压调节范围：-10V~+10 V |
| 数据通信方式 | 蓝牙无线通讯 | WiFi通讯 | USB通讯 |
| 数据显示载体 |
手机/平板（Android 9.0以上操作系统、
6GB以上运行内存） |
手机/平板（Android 9.0以上操作系统、 6GB以上运行内存） |
PC电脑（Windows 10以上） |
| 显示形式 | 显示图片（JPEG） | 显示图片（JPEG）、显示视频（MP4） | 显示图片（JPEG）、显示视频（MP4） |
| 自适应视频播放 | 不支持 | 不支持 | 支持 |
| 刷新频率 | 固定60Hz | 1~60Hz整数可调 | 1~60Hz整数可调 |
| 数据位数 | 1bit（无灰阶） | 1bit（无灰阶） | 8bit（256灰阶） |
| 分辨率 | 64*64 | 256*256 | 100*180 |
|
|
|
|
| 产品名称 | 挚盒04MD（256×256） | 挚盒04MD（100×180） |
| 长 x 宽 x 高 | 158 x 148.5 x 39mm | 310 x 208 x 35mm |
| 净重 | 600g | 1100g |
| 供电方式 | 电池供电 | 电源供电 |
| 数据规格 |
• 32+8路脉冲电压（行选信号），
电压调节范围：-15V~+15V • 64+4路脉冲电压（列给信号）， 电压调节范围：-15V~+15V • 2路直流偏置电压， 电压调节范围：-15V~+15V |
• 100路脉冲电压（行选信号），
电压调节范围：-20V~+20V • 180路脉冲电压（列给信号）， 电压调节范围：-10V~+10V • 2路直流偏置电压， 电压调节范围：-10V~+10 V |
| 数据通信方式 | WiFi通讯 | USB通讯 |
| 数据显示载体 |
手机/平板（Android 9.0以上操作系统、 6GB以上运行内存） |
PC电脑（Windows 10以上） |
| 显示形式 | 显示图片（JPEG）、显示视频（MP4） | 显示图片（JPEG）、显示视频（MP4） |
| 自适应视频播放 | 不支持 | 支持 |
| 刷新频率 | 1~60Hz整数可调 | 1~60Hz整数可调 |
| 数据位数 | 1bit（无灰阶） | 8bit（256灰阶） |
| 分辨率 | 256*256 | 100*180 |
订购方式
扫描二维码咨询订购
挚盒04MD (100×180)
