本产品为便携式电阻阵列量测设备，可实时、准确地量测电阻阵列数据，
并将数据通过蓝牙发送到手机 APP，实现数据的实时图像化灰阶显示、存储和分享。
本产品为便携式电阻阵列量测设备，可实时、准确地量测电阻阵列数据，并将数据通过蓝牙发送到手机 APP，实现数据的实时图像化灰阶显示、存储和分享。
产品亮点
数据实时显示、存储和分享
- 大幅提升监测效率
支持8×8电阻阵列测试
- 适配更多柔性测试场景
数据输出速率可调
- 单通道1-500数据点/秒/通道
- 多通道1-50数据点/秒/通道
代表性应用场景
阵列压力传感器表征
便携式电子产品开发
运动健康监测
生物医疗检测
电子皮肤
触觉感知
产品规格
| 项目 | 规格 | |
| 产品型号 | LZ-01R-MX8 | |
| 长 × 宽 × 高 | 71 x 71 x 22mm | |
| 净重 | 95g | |
| 充电接口 | USB Type-C | |
| 测试接口 | 16Pin FPC接口（阵列通道）；10Pin FPC接口（8通道）；MCX接口（单通道） | |
| 数据通信方式 | 蓝牙 | |
| 数据显示载体 | 手机（Android 10.0以上操作系统） | |
| 量测范围 | 100Ω ~ 200MΩ | |
| 续航 | 常温下，一次充电可连续量测4小时 | |
| 数据输出速率 | 单通道测试 | 最大500数据点/秒 |
| 多通道测试 | 待测电阻＜10MQ,最大50数据点/秒/通道 | |
| 待测电阻≥10 MQ，最大5数据点/秒/通道 | ||
| 阵列测试 | 最大10帧/秒 | |
| 数据保存类型 | 原始数据：.CSV；R-t图片：.PNG；阵列图像：.MP4 | |
| 项目 | 规格 | |
| 产品型号 | LZ-01R-MX8 | |
| 长 × 宽 × 高 | 71 x 71 x 22mm | |
| 净重 | 95g | |
| 充电接口 | USB Type-C | |
| 测试接口 | 16Pin FPC接口（阵列通道）；10Pin FPC接口（8通道）；MCX接口（单通道） | |
| 数据通信方式 | 蓝牙 | |
| 数据显示载体 | 手机（Android 10.0以上操作系统） | |
| 量测范围 | 100Ω~200MΩ | |
| 续航 | 常温下，一次充电可连续量测4小时 | |
| 数据输出速率 | 单通道测试 | 最大500数据点/秒 |
| 多通道测试 | 待测电阻＜10MQ,最大50数据点/秒/通道 | |
| 待测电阻≥10 MQ，最大5数据点/秒/通道 | ||
| 阵列测试 | 最大10帧/秒 | |
| 数据保存类型 | 原始数据：.CSV；R-t图片：.PNG；阵列图像：.MP4 | |
产品视频
同系列产品对比
 |
 |
|||||

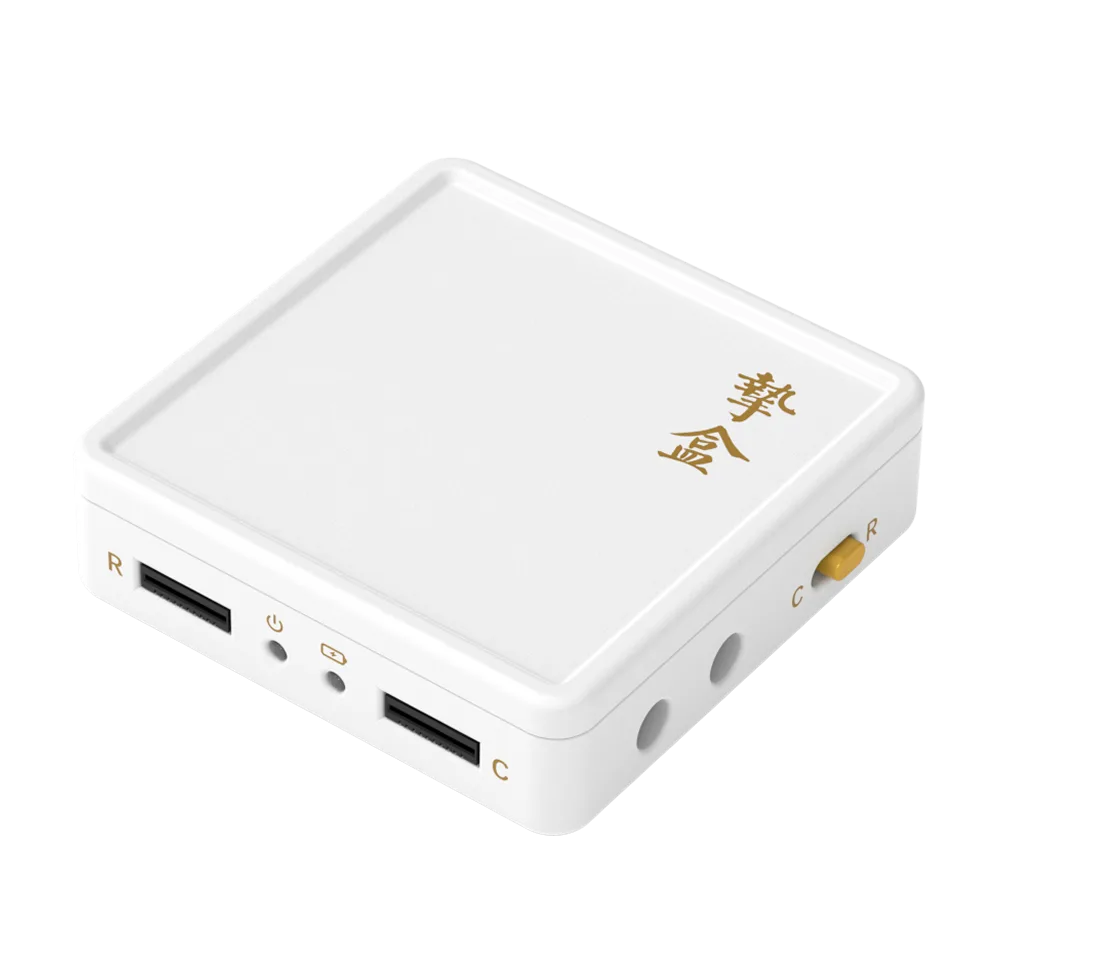

| 产品名称 | 挚盒 01RC | 挚盒01R-MX8 | ||||
| 长 × 宽 × 高 | 68 x 68 x 20mm | 71 x 71 x 22mm | ||||
| 净重 | 60g | 95g | ||||
| 充电接口 | USB 2.0 Micro-B | USB Type-C | ||||
| 测试接口 | 2 × MCX接口（单通道）+10管脚FPC接口 |
16Pin FPC接口（阵列通道）；10Pin FPC接口（8通道）；
MCX接口（单通道） |
||||
| 数据通信方式 | 蓝牙 | 蓝牙 | ||||
| 数据显示载体 | 手机（Android 4.0以上操作系统） | Android手机（Android 10.0以上操作系统） | ||||
| 量测范围 | 电阻：0~200MΩ | 电阻：100Ω~200MΩ | ||||
| 电容：0~20pF | ||||||
| 续航 | 常温下，一次充电可连续量测4小时 | 常温下，一次充电可连续量测4小时 | ||||
| 数据输出速率 | 电阻 | 单通道测试 | 50数据点/秒/通道 | 电阻 | 单通道测试 | 50数据点/秒/通道 |
| 多通道测试 |
待测电阻＜10MΩ，
10数据点/秒/通道 |
多通道测试 |
待测电阻＜10MΩ，
最大50数据点/秒/通道 |
|||
|
待测电阻≥10MΩ，
4数据点/秒/通道 |
待测电阻≥10MΩ，
最大5数据点/秒/通道 |
|||||
| 电容 | 单通道测试 | 50数据点/秒/通道 | 阵列测试 | 最大10帧/秒 | ||
| 多通道测试 | 10数据点/秒/通道 | |||||
| 数据保存类型 | 原始数据：.CSV；图片：.PNG | 原始数据：.CSV；R-t图片：.PNG；阵列图像：.MP4 | ||||
|
|
|
|||||
| 产品名称 | 挚盒 01RC | 挚盒01R-MX8 | ||||
| 长 × 宽 × 高 | 68 x 68 x 20mm | 71 x 71 x 22mm | ||||
| 净重 | 60g | 95g | ||||
| 充电接口 | USB 2.0 Micro-B | USB Type-C | ||||
| 测试接口 | 2*MCX接口（单通道）+10管脚FPC接口 |
16Pin FPC接口（阵列通道）；10Pin FPC接口（8通道）；
MCX接口（单通道） |
||||
| 数据通信方式 | 蓝牙 | 蓝牙 | ||||
| 数据显示载体 | 手机（Android 4.0以上操作系统） | Android手机（Android 10.0以上操作系统） | ||||
| 量测范围 | 电阻：0-200MΩ | 电阻：100Ω~200MΩ | ||||
| 电容：0-20pF | ||||||
| 续航 | 常温下，一次充电可连续量测4小时 | 常温下，一次充电可连续量测4小时 | ||||
| 数据输出速率 | 电阻 | 单通道测试 | 50数据点/秒/通道 | 电阻 | 单通道测试 | 50数据点/秒/通道 |
| 多通道测试 |
待测电阻＜10MΩ，
10数据点/秒/通道 |
多通道测试 |
待测电阻＜10MΩ，
最大50数据点/秒/通道 |
|||
|
待测电阻≥10MΩ，
4数据点/秒/通道 |
待测电阻≥10MΩ，
最大5数据点/秒/通道 |
|||||
| 电容 | 单通道测试 | 50数据点/秒/通道 | 阵列测试 | 最大10帧/秒 | ||
| 多通道测试 | 10数据点/秒/通道 | |||||
| 数据保存类型 | 原始数据：.CSV；图片：.PNG | 原始数据：.CSV；R-t图片：.PNG；阵列图像：.MP4 | ||||
订购方式
扫描二维码咨询订购

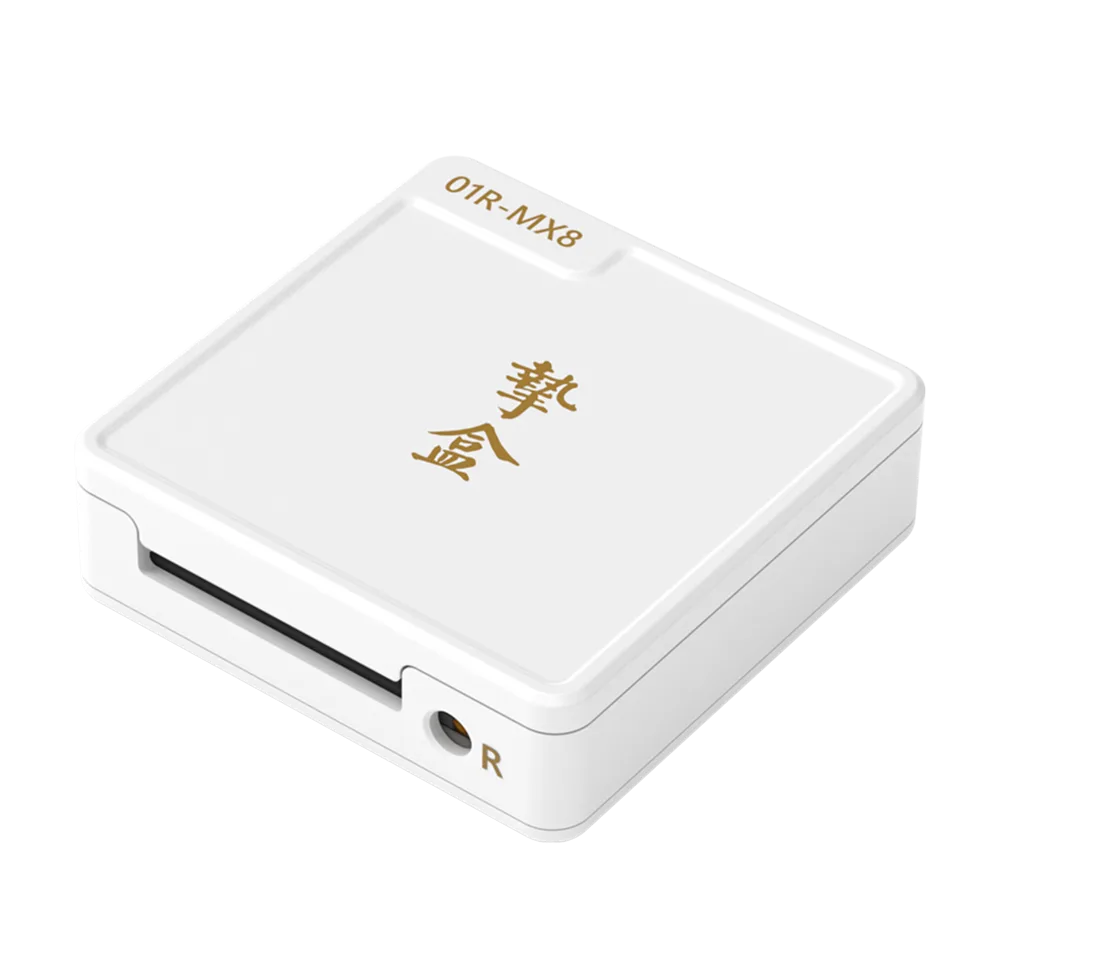

挚盒01R-MX8
